Гидроаккумулятор Аквабрайт ГМ-50 В

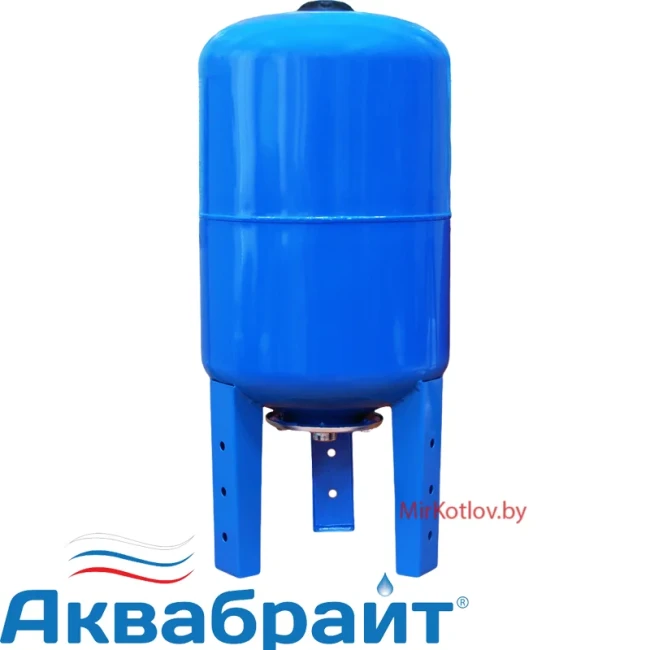

Гидроаккумулятор вертикальный АКВАБРАЙТ ГМ-50 В

Предназначен для систем горячего и холодного водоснабжения. Гидроаккумулятор вертикальный АКВАБРАЙТ ГМ-50 В служит также для компенсации гидродинамических ударов от включения насоса и используется в диапазоне температур от +1 до +99 °С.

Рекомендуемый диапазон температур от +10 до +90 °С , максимальное рабочее давление - 8 bar, диаметр подключения - 1 дюйм.

Устройство гидроаккумулятора АКВАБРАЙТ ГМ- 50 В

Гидроаккумулятор вертикальный АКВАБРАЙТ ГМ-50 В состоит из:

• стального, сварного, окрашенного порошковой краской голубого цвета с последующим оплавлением, сосуда с контрфланцем
• стального оцинкованного фланца с резьбовым штуцером с наружной резьбой 1”, крепящегося к контрфланцу гидроаккумулятора болтами
• сменной мембраны, изготовленной из искуственного каучука EPDM
• воздушного клапана с колпачком и крышкой из пластмассы

Принцип действия гидроаккумулятора вертикального АКВАБРАЙТ ГМ-50 В

После монтажа системы и подключения к электросети насос включается и начинает закачивать воду в мембрану гидроаккумулятора АКВАБРАЙТ ГМ-50 В, при этом объем воздуха, находящегося в воздушной камере, уменьшается на величину поступающего объема воды. При уменьшении объема воздуха давление воды в гидроаккумуляторе АКВАБРАЙТ ГМ-50 В возрастает.

После того, как давление воды в гидроаккумуляторе превысит давление отключения насоса, установленное на реле давления, насос отключается и находится в отключенном состоянии до тех пор, пока давление воды в системе не

упадет из-за расхода (вода при этом поступает потребителю непосредственно из гидроаккумулятора), после чего насос снова включается и т. д.

Так как давление воздуха уравновешено давлением воды, мембрана постоянно находится в свободном состоянии, не испытывая внутренних напряжений – она как бы “плавает” между водой и воздухом.

Давление в гидроаккумуляторе можно контролировать по манометру. По нему же происходит и настройка реле давления на требуемый рабочий диапазон.

Монтаж гидроаккумулятора АКВАБРАЙТ ГМ-50 В

Регулировка давления воздуха в мембране.

Гидроаккумулятор АКВАБРАЙТ ГМ-50 В должен быть смонтирован таким образом, чтобы в будущем обеспечить его беспрепятственное обслуживание. Соединительный трубопровод должен быть демонтируемым, чтобы в случае необходимости можно было заменить мембрану.

Диаметр соединительного трубопровода должен соответствовать диаметру напорного патрубка насоса, что позволит избежать лишних гидравлических потерь по длине трубопровода. При работе системы гидроаккумулятор АКВАБРАЙТ ГМ-50 В не должен быть изолирован от неё запорной арматурой.

Перед установкой гидроаккумулятора АКВАБРАЙТ ГМ-50 В следует проверить давление воздуха в его воздушной камере и при необходимости стравить часть воздуха, либо закачать автомобильным насосом до необходимого давления.

Величина давления воздуха в гидроаккумуляторе АКВАБРАЙТ ГМ-50 В расчитывается по формуле:

Vатм.=(Hmax+6)/10

где Hmax - высота в метрах от бака до верхнего крана.

Давление воздуха в гидроаккумуляторе АКВАБРАЙТ ГМ-50 В необходимо регулярно, не менее раза в 2-3 месяца, проверять.

При этом необходимо отключить насос от электропитания и слить воду из напорной магистрали.

Технические характеристики:

• Объем бака - 50 литров
• Подключения - 33 мм. (1 дюйм)
• Корпуса бака - 340мм.
• Горловины мембраны - 95 мм.
• Максимальное давление - 8 Атм.
• Рабочее давление - 4 Атм.
• Давление воздуха в баке - 1,5 Атм.
• Рабочий диапазон  - от 2°С до +90°С
• Размеры (ВхШхГ) - 770х340х340 мм
• Вес - 8,4 кг.
