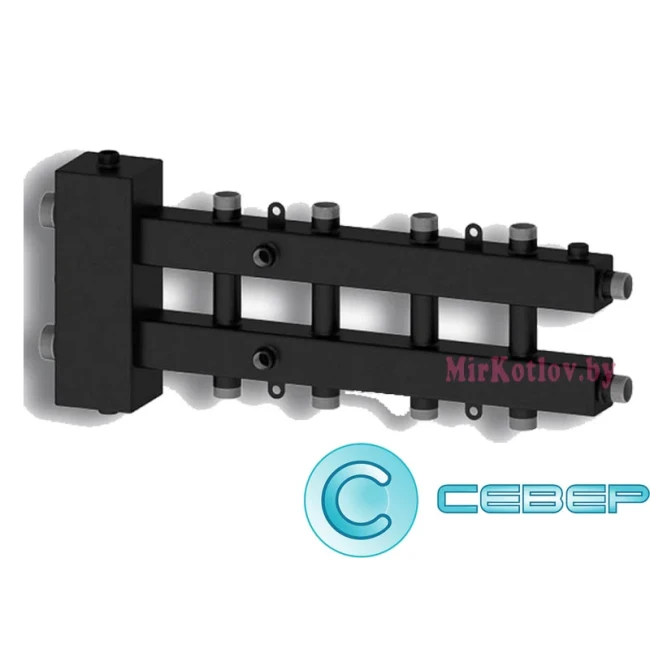

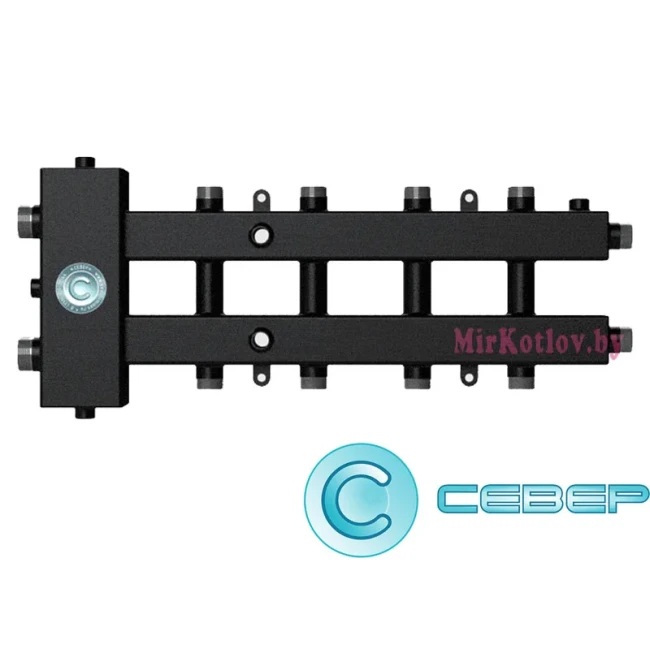

Гидрострелка + коллектор СЕВЕР-М5 1"1/4 + 5 по 1", 70 кВт. (1925011)

Гидрострелка + коллектор 2 контур вверх + 2 контур вниз и 1 бок, СЕВЕР-М5   1"1/4 + 5 по 1", 70 кВт. (1925011)

Гидрострелка "Север М5" с интегрированным распределительным устройством разработана для создания разграничения между системой котлов и системой отопления с установленными циркуляционными насосами. Это устройство используется, когда в системе отопления предусмотрена эксплуатация нескольких котлов или одного котла с насосом, оснащенной несколькими циркуляционными насосами для трех различных отопительных контуров.

С июня 2017 года компания Север расширила свой ассортимент, включив в него коллектор "Север R-М5" (серийный номер 1925011), изготовленный из трубы с круглым сечением. Использование трубы круглого профиля помогает уменьшить образование стагнационных зон и улучшает процесс очистки от шлама, направляя его в отстойник. Распределитель по всем размерам, диаметрам подключений и расположению выводов полностью соответствует стандартной модели "Север М5".

• Мощность котла/котлов: до 70 кВт;

• Давление теплоносителя: до 6 бар;
• Присоединение контура/контуров котла: 1 1/4" н.р.;
• Присоединение контуров системы отопления (два контура направлены вверх/вниз, один контур влево/право): 1" н.р.;
• В верхней части гидрострелки - подключение автоматического воздухоотводчика: 1/2" в.р.;
• В нижней части гидрострелки (для удаления шламовых отложение, слива теплоносителя, подключение дополнительного оборудования: расширительные баки, подпитка и т.д.): 1/2" в.р.;
• Подключение термометров: 1/2" в.р. (с обеих сторон коллектора, два - направленные к стене глушатся);
• Крепежные кронштейны входят в комплект.

Отличительные особенности оборудования СЕВЕР:

• Постоянно модернизируемое заводское производство;
• Высокая точность лазерного раскроя;
• Аргонная дуговая сварка нержавеющим электродом - защита сварного шва от коррозии;
• Покраска высокостойкой порошковой эмалью, с запеканием при высокой температуре;
• Проверка готового изделия перед упаковкой и отправкой заказчику;
• Стоимость и технические характеристики гидроколлектора Север уточняйте у наших менеджеров.

Схема обвязки напольного котла и системы отопления (радиаторы, водонагреватель, теплые полы)с применением гидрострелки/гидроколлектора Север-М2+1:

Примечание: для правильной работы гидравлического разделителя, необходима установка циркуляционных насосов на контур котла (котловой контур) и контуры системы отопления.

Технические характеристики:

• Заводской номер - 1925011
• Назначение - ГВС и отопление
• Количество контуров - 5
• Максимальная мощность - 70 кВт
• Марка стали - 09Г2С
• Межосевое расстояние - 125 мм
• Патрубки воздухоотвода - 1/2"(вр)
• Патрубки контура потребителей - 1"(нр)
• Патрубки котлового контура - 1,1/4"(нр)
• Патрубки термометров - 1/2" (вр)
• Патрубки шламоудаления - 1/2"(вр)
• Патрубок магнитоуловителя - 1/2"(вр)
• Рабочая среда - вода/полипропилен-гликоль
• Рабочее давление - 6 бар
• Срок службы - 15 лет
• Цвет - черный
• Материал - сталь
• Страна изготовитель - Россия
• Гарантия - 12 мес
• Высота - 320 мм
• Глубина - 100 мм
• Ширина - 740 мм
