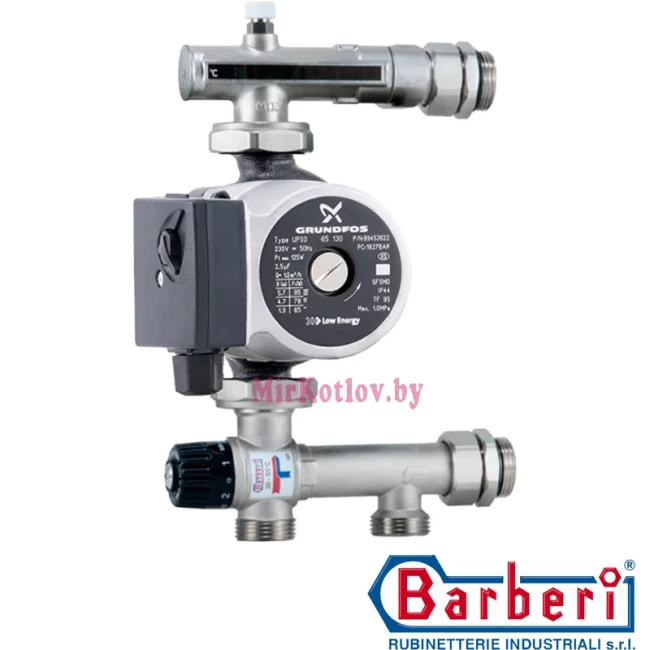

Смесительный узел теплого пола Barberi 27B040N4M3

Смесительный узел теплого пола Barberi 27B040N4M3

Предварительно собранная группа для обеспечения регулировки с фиксированной точкой и циркуляции смешиваемого теплоносителя. Обеспечивает циркуляцию теплоносителя, поступающего из первичного контура, и поддержание постоянной температуры в соответствии с заданным значением (фиксированной точкой) с помощью смесительного клапана с термостатическим элементом. Она находит свое применение в системах отопления, в частности, в системах теплых полов. В состав группы входят циркуляционный насос, термостатический смесительный клапан, термометры с ЖК-шкалой, измеряющие температуру в линии подачи в систему, ручной воздухоотводчик, фитинги для подсоединения распределительных коллекторов. Возможна установка группы с распределительными коллекторами с левой или с правой стороны. Эксцентриковый фитинг на подающем трубопроводе позволяет установить группу в идеальном вертикальном положении и подсоединить к коллекторам с разным межосевым расстоянием.

Характеристики Barberi 27B040N4M3:

• Диапазон рабочей температуры: 5–90 °C
• Максимальное рабочее давление: 10 бар
• Фитинги с наружной резьбой: ISO 228-1
• Межосевое расстояние между фитингами на стороне подсоединения первичного контура: 75 мм
• Межосевое расстояние подключения к вторичному коллектору (регулируется с помощью эксцентрикового фитинга): 200–211 мм
• Насос: Grundfos UPSO 25-65 130 (вне ЕС)
• Совместимые рабочие жидкости: вода, гликолевые растворы (макс. 30 %)
• Диапазон регулировки температуры: 20-55 °C
• Точность измерения: ±2 °C
• Заводская настройка: MIN
• Жидкокристаллическая шкала термометров: 20-60 °C

Термостатический смесительный клапан:

• Корпус: латунь EN 12165 CW617N T P M
• Прокладки: EPDM (этилен-пропиленовый каучук)
• Нажимной винт: латунь EN 12164 CW614N
• Пружина: нержавеющая сталь AISI 302
• Термостатический датчик: воск
• Рукоятка управления: ABS

Насос:

• Корпус: чугун
• Питание: 230 В - 50/60 Гц
• Класс защиты: Grundfos UPSO (вне ЕС): IP 44
• Межосевое расстояние: 130 мм

В состав термостатической группы регулировки входят:

• термостатический смесительный клапан (2);
• линия подачи в систему с насосом (1), фитинг для подсоединения измерительных приборов (3), ручной воздухоотводчик (4), термометр с жидкокристаллической шкалой (5), Эксцентриковый фитинг (6), фитинг для подсоединения к вторичному коллектору (7);
• линия возврата из системы с фитингом для подсоединения вторичного коллектора (7), тройник, встроенный в клапан (8).

Преимущества:

• Реверсируемость: благодаря наличию термометра и с задней стороны, группу можно легко  переставить с правой на левую сторону, просто перевернув ее (рис. A).
• Гибкость установки. Группа может устанавливаться на стене, в коробке или в нише (рис. B).
• Моноблочная структура. Термостатический смесительный клапан и фитинг для подсоединения термометров с воздухоотводчиком выполнены в виде моноблока. Благодаря этому установка осуществляется почти мгновенно, а также минимизируется число возможных точек утечки теплоносителя.
• Устройство предотвращения несанкционированного изменения настройки. Данное устройство, расположенное внутри рукоятки смесительного клапана, позволяет предотвращать нежелательные изменения настройки. При откручивании винта рукоятки устройство выключается, что позволяет производить настройку. При закручивании этого винта устройство снова включается (рис. C).
• Быстроразъемные фитинги. Фитинги для подсоединения коллекторов оснащены уплотнительным кольцом и плоским уплотнением, что позволяет уменьшить время монтажа и избежать использования других уплотнительных материалов, таких как пенька или фторопласт. (рис. D)
• Фитинг для подсоединения измерительных приборов. Оснащен ручным воздухоотводчиком и двумя термометрами с ЖК-шкалой на передней и задней сторонах (рис. E), позволяющими контролировать температуру смешанной воды, подаваемой в систему. Эксцентриковый фитинг на подающем трубопроводе позволяет установить группу в идеальном вертикальном положении и подсоединить к коллекторам с разным межосевым расстоянием.
• Резьбовое соединение M4: подготовлено для подключения дополнительного термостата безопасности (рис. F).
• Компактность установки: межосевое расстояние cоединений первичного контура 75 мм, регулируемое межосевое расстояние 200-211 мм до вторичного коллектора и насос 130 мм делают установку очень компактной.
• Линейка насосов: группы могут поставляться с тремя различными моделями насосов. Для определения возможности использования насосов других моделей и производителей следует обращаться с соответствующим запросом в компанию Barberi.
• Плоские прокладки: различные компоненты групп соединяются между собой с помощью фитингов с плоскими прокладками. Это сокращает время установки благодаря отсутствию необходимости пеньки или других герметизирующих материалов.
