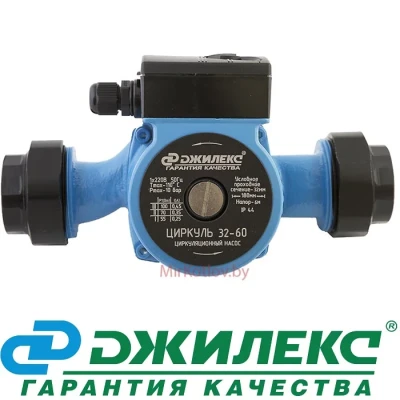

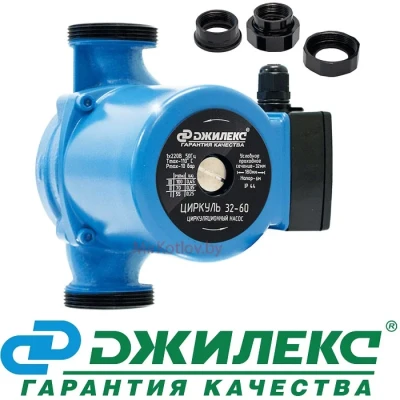

Циркуляционный насос ДЖИЛЕКС ЦИРКУЛЬ 32/60

Циркуляционный насос ДЖИЛЕКС ЦИРКУЛЬ 32/60

Современные системы отопления бывают с естественной и принудительной циркуляцией воды. Жидкость нагревается в одной точке и перемещается по замкнутому контуру, отдавая свое тепло в помещения. При этом каждое сужение, линейная арматура и изгибы трубопровода создают гидравлическое сопротивление. Превзойти его поможет циркуляционный насос. Он обеспечит заданную скорость движения теплоносителя в сети и позволит использовать схему отопления любой сложности и разветвленности.

Эффект от применения циркуляционного насоса:

• стабильная циркуляция и рециркуляция жидких сред без твердых частиц и волокон в замкнутых системах;
• равномерное распределение температуры в отопительном контуре;
• повышение скорости и качества прогрева помещений (радиаторы во всех комнатах нагреваются одинаково быстро);
• снижение нагрузки на котел.

Преимущества Джилекс Циркуль 25/40

• корпус насоса выполняется из серого чугуна и покрыт специальной эмалью, наносимой порошковым методом с прогревом до +200 С, что надежно защищает агрегат от агрессивной водной среды, ротор – из нержавейки;
• за счет 3-хскоростного механически моделируемого электромотора, достигается высокая производительность и экономия энергии: I скорость – 32, II – 50, III – 65 Вт
• Циркуль не предназначен для перекачки питьевой воды в быту;
• можно перекачивать: техническую воду и водяные растворы с прибавкой этиленгликоля;
• монтаж насоса можно производить в горизонтальной и вертикальной плоскости;
• низкий уровень шума, на самой большой скорость вращения ротора не превышает 45 дБ;
• Насос работает от бытовой однофазной электросети 220± 10% В 50 Гц, класс электрозащиты IP44;
• диаметр соединения 25 мм;
• высота водяного столба 4 метров;
• максимальное давление жидкости в сети не более 10 атм;
• малые геометрические габариты – 180 мм;
• Производительность на I скорости – 23, на II - 40, на III – 53 л/мин.

Устройство, виды и принцип работы циркуляционных насосов:

Циркуляционный насос оснащается электрическим мотором, помещенным в стальной корпус. Ротор передает вращение через вал на крыльчатку, которая создает разрежение на входном патрубке путем втягивания теплоносителя. Во время движения лопасти выбрасывают жидкость под давлением в отопительный контур, что происходит под воздействием центробежной силы. В результате создается напор, который так важен для стабильной и эффективной работы системы отопления.

При выборе учитывайте вид циркуляционного насоса. Они бывают:

• С «сухим» ротором. Герметизированы посредством скользящего торцевого уплотнения, используются преимущественно на промышленных предприятиях, требуют регулярного сервиса. КПД — 80 %.
• С «мокрым» ротором. Не имеют сальниковых уплотнений. Смазка и охлаждение двигателя выполняются с помощью перемещаемой жидкости. Сервисное обслуживание не требуется, КПД — порядка 50 %. Сфера применения — бытовые системы отопления.

Не менее важно перед покупкой циркуляционного насоса учесть следующие характеристики:

• площадь отопления;
• функциональные особенности нагревателя;
• температурный режим эксплуатации помещений;
• напор в системе циркуляции;
• тип используемого теплоносителя, параметры его вязкости;
• температурный перепад между подачей и обраткой;
• специфические особенности отопительной системы на объекте, диаметр труб;
• технические характеристики циркуляционного насоса (установочные габариты, производительность и напор, потребляемая мощность, материал изготовления корпуса, присоединительные размеры, количество скоростей).

Сделать правильный выбор поможет теплотехнический расчет. При грамотно спроектированном контуре вы обеспечите максимальную производительность и сэкономите до 30 % энергии на обогрев помещения.

Особенности монтажа циркуляционных насосов:

• К установке циркуляционных насосов предъявляются следующие требования:
• Место монтажа должно находиться в свободном доступе, в защищенном от холода и хорошо проветриваемом месте.
• Закрывающие вентили ставятся до и после циркуляционного насоса, что позволит предотвратить опорожнение всей системы в случае ремонта.
• Оборудование размещается на обратке перед котлом (в котле не создаются воздушные пробки, техника на менее горячей воде работает дольше).
• Крыльчатка устанавливается горизонтально и работает под заливом, соблюдаются соосность и направление стрелки.
• Трубы в месте монтажа не должны иметь напряжения.
• Подключение циркуляционных насосов выполняется в соответствии с действующими правилами эксплуатации электроустановок.
