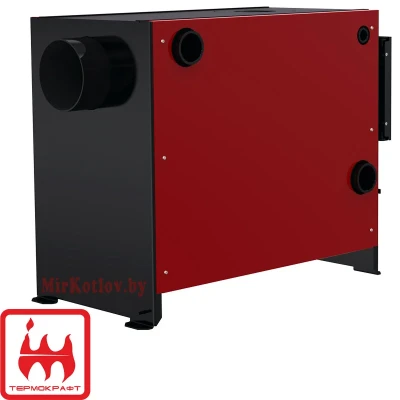

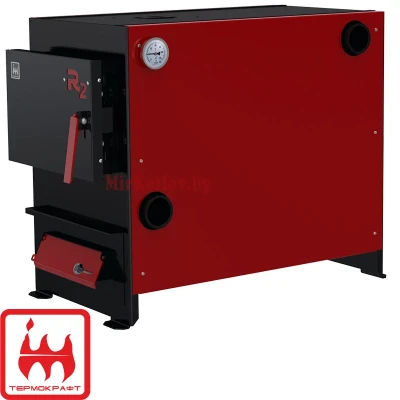

Твердотопливные котлы ТЕРМОКРАФТ R2 9 кВт

Твердотопливные котлы ТЕРМОКРАФТ R2 9 кВт

Твердотопливные стальные котлы R2 предназначены для отопления индивидуальных жилых домов и зданий коммунально–бытового назначения, оборудованных системой водяного отопления с принудительной или естественной циркуляцией, в открытых и закрытых системах отопления с максимально допустимой температурой теплоносителя 90°C и максимально допустимым давлением 2,5 бара.

Большая вместимость топки котла обеспечивают продолжительность работы до 10 часов в режиме поддержания, при соответствующих настройках горения.

Котлы работают на твердом топливе: угле, дровах и топливных брикетах.

В котле предусмотрена возможность установки блока ТЭН, служащего для поддержания положительной температуры теплоносителя при окончании работы котла либо при отсутствии основного топлива.

Блок ТЭНов и пульт управления им в комплект котла не входит.

Котёл должен устанавливаться в закрытом помещении, оборудованном приточно–вытяжной вентиляцией. Система вентиляции должна учитывать индивидуальные особенности помещения котельной и обеспечивать нормальную работу котла.

УСТРОЙСТВО КОТЛА

• Принцип действия котла основан на передаче тепловой энергии, высвобождаемой при сжигании топлива, теплоносителю системы отопления.  Горение топлива происходит в топке внутри корпуса котла.
• Теплонагруженные части корпуса котла выполнены из конструкционной стали толщиной 3мм ГОСТ 16523-89. Корпус котла покрыт термостойкой эмалью, выдерживающей температуру до 800°С.
• Теплообменники (рис.2 поз.2), встроенные в корпус котла, максимально увеличивают КПД котла, сохраняя при этом его небольшие габариты.  Дополнительный теплосъем дают водонаполненные колосниковые решетки (рис.2 поз.3), расположенные в камере сгорания котла.
• Наружные поверхности котла облицованы защитно-декоративными панелями (рис.2 поз.13), которые предохраняют владельца котла от контакта с горячими поверхностями корпуса. Подача, дозагрузка топлива и чистка котла производится через топочную дверцу (рис.2 поз.5).
• Пожаробезопасная зольная камера с вместительным зольным ящиком (рис.2 поз.6) удобна при чистке котла.
• Сверху котла находится варочная плита (рис.2 поз.4). В моделях 9, 12 и 15 кВт плита оснащена одной чугунной конфоркой, а в модели 21 кВт двумя. Верхняя варочная плита с конфорками позволяет приготавливать пищу, нагревать воду и производить чистку котла.
• А также, может служить для дозагрузки топлива. Чистка теплообменников котла производится через открытые конфорки и топочную дверцу котла (рис.2 поз.5).
• Температуру воды в котле показывает биметаллический термометр (рис.2 поз.12), встроенный в корпус котла. Для повышения удобства монтажа котла, фланцы подключения отопительного контура (рис.2 поз.8,9) выполнены как в левом, так и в правом исполнении.
• На ручке выдвижного зольного ящика расположена заслонка подачи первичного воздуха (рис.2 поз.7) с ручкой регулировки (рис.2 поз.14). Для автоматической регулировки горения необходимо установить регулятор тяги (не входит в комплект поставки котла) в патрубок (рис.2 поз.11), расположенный на боковой стенке котла.
• Принцип действия регулятора - механический, соответственно при его использовании энергонезависимость котла полностью сохраняется.  Необходимо производить чистку внутренних поверхностей котла один раз в неделю, так как скапливающаяся сажа толщиной 1мм на поверхностях котла снижает его КПД и мощность на 10%.
• В нижней части котла в один из патрубков обратки (рис.2 поз.9) может устанавливаться блок ТЭН. В случае установки блока ТЭН его подключают к электрической сети через панель управления, которая обеспечивает поддержание заданной температуры теплоносителя по датчику «вода» и регулирует мощность нагрева, т.е. разделяет мощность блока ТЭНов на 3 ступени равной мощности.
• Датчик температуры панели управления имеет конструкцию накладного типа и устанавливается на линию подачи, на расстоянии не менее 0,5метра и не более 1,5 метров от патрубка подающей линии.

ВНИМАНИЕ!

• Датчик необходимо теплоизолировать! Блок ТЭН и панель управления не входят в комплект котла и поставляются по отдельному заказу.

Рис. 4 Схема подключения котла к открытой системе с принудительной циркуляцией теплоносителя (1)

• 1 – котел,
• 2 – расширительный бак открытого типа,
• 3- кран шаровой,
• 4 – сетчатый фильтр,
• 5 – циркуляционный насос,
• 6 – радиаторы отопления,
• 7 – термостатическая головка
• (1) - Представленная гидравлическая схема не заменяет проектного чертежа системы центрального отопления и предназначена только для просмотра!

Рис. 5 Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с рециркуляционным насосом (1)

• 1 – котел,
• 2 – группа безопасности (предохранительный клапан не более 2,5 бара, автоматический воздушный клапан, термоманометр),
• 3- кран шаровой,
• 4 – сетчатый фильтр,
• 5 – циркуляционный насос,
• 6 – обратный клапан,
• 7 – расширительный бак мембранного типа,
• 8 – радиаторы отопления,
• 9 – термостатическая головка
• (1) - Представленная гидравлическая схема не заменяет проектного чертежа системы центрального отопления и предназначена только для просмотра!

Рис. 6 Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с термостатическим смесительным клапаном (1)

• 1 – котел,
• 2 – группа безопасности (предохранительный клапан не более 2,5 бара, автоматический воздушный клапан, термоманометр),
• 3- кран шаровой,
• 4 – сетчатый фильтр,
• 5 – циркуляционный насос,
• 6 – термостатический смесительный клапан,
• 7 – расширительный бак мембранного типа,
• 8 – радиаторы отопления,
• 9 – термостатическая головка
• (1) - Представленная гидравлическая схема не заменяет проектного чертежа системы центрального отопления и предназначена только для просмотра! Не устанавливайте запорную арматуру на линии подачи теплоносителя между котлом и предохранительным клапаном.

ОТЛИЧИТЕЛЬНЫЕ ПРЕИМУЩЕСТВА:

• Твердотопливный универсальный котёл.
• Площадь отопления 30 – 90 м2.
• Мощность 9 кВт.
• Основной вид топлива - ДРОВА, УГОЛЬ, БРИКЕТЫ.
• Блок ТЭН 6 кВт, пульт управления (опция).
• Переходник-шибер D150 мм горизонтальный (опция)
• Термометр, регулятор тяги (опция).
• Длительность горения до 10 часов*.
• Оптимальный объем топки, дает возможность использовать дрова длиной до 500 мм.
• Водонаполненные колосниковые решетки.
• Котлы серии R2 не прихотливы к применяемому топливу, за счет увеличенных прозоров водотрубной колосниковой зоны горения.
• Чугунная варочная плита с конфорками.
• Большая и удобная загрузочная дверца.
• Большой объем зольного ящика. Который рассчитан минимум на сутки эксплуатации котла (зависит от зольности угля).
• В котлах предусмотрена возможность энергонезависимой регулировки горения - установка регулятора тяги.

УНИКАЛЬНЫЕ КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

• Компактные размеры, экономичность, простота обслуживания и эксплуатации, универсальность по видам топлива.
• Глубокая и ёмкая топочная камера позволяет загружать дрова длиною до 500 мм.
• Стандартные патрубки G2’’позволяют делать левое, правое либо диагональное подключение к системе.
• Круглое сечение дымохода удобно как при встраивании котла в кирпичную трубу, так и при переходе на круглую трубу типа сэндвич (с использованием переходника с шибером).
• Большие размеры топочной дверцы котла удобны при загрузке топлива. Дверца зольника с термостойким уплотнителем позволяет точно регулировать подачу воздуха в зону горения.
• Зольная камера с вместительным зольным ящиком позволяет комфортно и удобно производить чистку котла.
• Наружные поверхности котла облицованы защитно-декоративными панелями, которые снижают потерю тепла теплоносителя, уменьшают инфракрасное излучение и предохраняют владельца от контакта с горячими поверхностями корпуса.
• Варочная плита с чугунной конфоркой позволяет приготавливать и разогревать пищу. Через открытую конфорку, возможно, производить чистку котла и загрузку угля.
• Предусмотрена возможность установки блока ТЭН и регулятора горения.

УСТАНОВКА РЕГУЛЯТОРА ТЯГИ

• Для полноценного регулирования подачи воздуха в зону горения установить регулятор тяги в соответствующий патрубок.

Для автоматической регулировки подачи воздуха необходимо настроить регулятор тяги:

• Смонтируйте регулятор: привинтите регулятор ¾“ наружной резьбой к штуцеру в котле с ¾“ внутренней резьбой. Резьбовое соединение уплотните соответствующими материалами.
• Выньте транспортировочную пластмассовую трубку и вместо нее вставьте шестигранный рычаг передней стороной, в которой нет отверстия и зафиксируйте рычаг затянув винт. Вставьте большой крючок цепочки в отверстие рычага. Регулятор тяги при этом должен быть установлен зажимным винтом вверх (рис. 8).
• Растопите котел с открытой дверцей зольной камеры, для более быстрого набора температуры воды.
• Установите вращением ручки регулятора значение 60. При достижении и стабилизации температуры котловой воды 60°C закрепите второй конец цепочки на заслонке подачи воздуха (рис. 2 поз. 7). При этом заслонка должна быть приоткрыта на 2-3мм (регулируется ручкой (рис. 2 поз.14), а цепь должна быть немного свободной.

ВНИМАНИЕ!

Не закрывайте заслонку полностью, так как при этом не происходит полного сгорания топлива и на поверхностях нагрева котла образуется смола.

Установите необходимую температуру на регуляторе тяги. При снижении температуры теплоносителя в котле заслонка подачи воздуха начнет открываться под действием натягиваемой регулятором тяги цепочки. Как только температура теплоносителя в котле начнет приближаться к установленной регулятор тяги закроет заслонку.

ВНИМАНИЕ!

Не устанавливайте на регуляторе тяги температуру ниже 65°C, так как при слишком низкой отопительной нагрузке на поверхностях нагрева может возникнуть конденсат. Конденсат стекает вниз и попадает в зольную камеру котла и теплообменника.

Возникновение конденсата в загрузочной камере указывает на повышенное содержание влаги в топливе. В этом случае конденсат может возникнуть при температуре котла выше 65 °C.

Установка регулятора тяги в твердотопливный котел R2 позволит:

• Стабилизировать тягу в дымоходе.
• Оптимизировать объем подаваемого воздуха в топочную камеру.
• Обеспечить непрерывность и равномерность горения топлива.
• Экономить расход топлива до 20%
• Более точно регулировать и поддерживать температуру воды в котле и далее по всей системе отопления.

Встроенный термостат измеряет температуру теплоносителя в котле и регулирует подачу воздуха в зону горения путем открывания или закрывания заслонки. При повышении заданной температуры регулятор понижает количество подаваемого воздуха в зону горения, а когда происходит понижении температуры воды - увеличивает.

ВНИМАНИЕ! При использовании регуляторов тяги необходимо учесть, что длина погружной части регулятора не должна быть более 53 мм. Настройку регулятора тяги производить согласно его инструкции по эксплуатации.

Характеристики:

• Тип - Твердотопливный
• Площадь помещения: 50-90 кв. м.
• Глубина: 731 мм
• Ширина: 390 мм
• Высота: 610 мм
• Вес: 83 кг
• Страна-производитель: Россия
• Мощность: 9 кВт
• Наличие варочной поверхности: Есть
• Топливо: Дрова, Уголь, Электричество
• Объем загрузки: 18 литров
• Диаметр дымохода: 150 мм
• Материал изготовления: сталь
• Толщина стали: 3 мм

КОМПЛЕКТАЦИЯ КОТЛА

• Котел в сборе - 1 шт.
• Термометр (встроенный в корпус) - 1 шт.
• Комплект чугунных колосников - 1 компл.*
• Ящик зольника - 1 шт.
• Фиксатор колосников - 1 шт.
• Отбойник пламени (стальной) - 1 шт.
• Руководство по эксплуатации - 1 шт.
