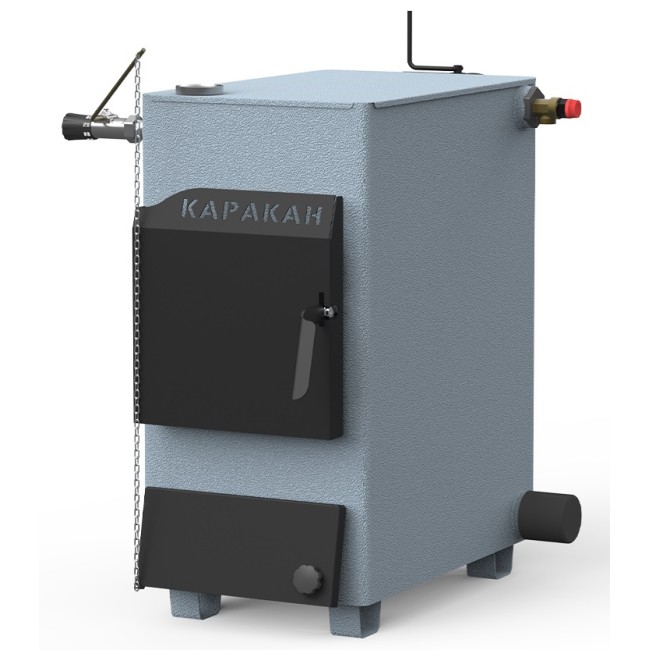

• Котел Каракан 14ТЭГ 3 предназначен для обогрева жилых и производственных объектов.
• Корпус котла сварной, из стали толщиной 3 мм.
• Покрытие: полимерно-порошковое, цвет коричневый.
• Возможна установка автоматического регулятора тяги.
• Подключение подачи и обратки – универсальное (справа и слева).
• Предусмотрена возможность установки блока ТЭНов.
• Для управления ТЭНами предназачены пульты ПУЭ и терморегуляторы производства ГК СТЭН.

Установка в котле блока ТЭНов мощностью до 9 кВт позволяет отапливать объекты только за счет электроэнергии в течение большей части отопительного сезона. Возможна установка газовой горелки мощностью 24 кВт. Данная модификация котла имеет рабочее давление 3 атмосферы.

Аппарат комбинированный твердотопливный с водяным контуром АКТВ «Каракан»  (далее «котёл») предназначен  для обогрева зданий различного назначения, оборудованных системой водяного отопления с естественной или принудительной циркуляцией.

Котёл изготовлен в соответствии с нормативной документацией: ТУ 27.52.12-002-55468227-2018  (Декларация о соответствии ЕАЭС N RU Д-RU.АЖ26.В.03687/18), ТУ 4858-005-55468227-2011, (Сертификат соответствия № ТС RU C-RU.МГ09.В.00251).

Котёл работает на антраците, каменном и буром угле, дровах, древесных брикетах, торфе, электричестве (при установке ТЭНБ). Электричество используется в качестве резервного топлива.

Котёл с индексом «Г» может работать на газе (при установке газовой горелки).

Котёл с индексом  «В»  оснащён вторым водяным контуром из нержавеющей стали, предназначенным для оборудования системы бытового горячего водоснабжения (ГВС).

МАРКИРОВКА КОТЛОВ КАРАКАН

• Первое число – мощность котла при работе на угле (антрацит), кВт
• Т –  котёл работает на твёрдом топливе (в базовой комплектации)
• Э –  котёл работает на электричестве (опционально)
• Г –  котёл работает на газе (опционально)
• В –  котёл оснащён проточным водонагревателем Последнее число – рабочее давление в котле, атм (атмосфера)

МЕРЫ БЕЗОПАСНОСТИ

Для эффективной и безаварийной работы котла, а также во избежание несчастных случаев, необходимы:

• правильный подбор, монтаж и эксплуатация всех элементов системы отопления в соответствии с требованиями СП 7.13130.2009, СП 31-106-2002, ГОСТ Р 53321-2009.
• выполнение указаний прилагаемого Руководства по монтажу и эксплуатации;
• при установке газогорелочного устройства следует выполнять указания по монтажу и эксплуатации согласно документации из комплекта горелки.

Монтаж котла и системы отопления, монтаж газовой горелки, подключение котла к электросети должны проводить лица, имеющие соответствующую квалификацию и допуск.

К обслуживанию котла допускаются  дееспособные лица, ознакомленные с устройством и правилами эксплуатации котлов.

Не следует оставлять вблизи котла детей без надзора взрослых.

Не следует оставлять работающий котел надолго без присмотра.

ЗАПРЕЩАЕТСЯ использование котла:

• при отсутствии или утечке теплоносителя из системы отопления и котла;
• при замерзании расширительного бака или труб системы отопления.
• при неисправности, неправильном подборе или отсутствии предохранительного клапана.
• при установке на котел блока ТЭНов и газовой горелки запрещается одновременное использование газа и электричества в качестве топлива.

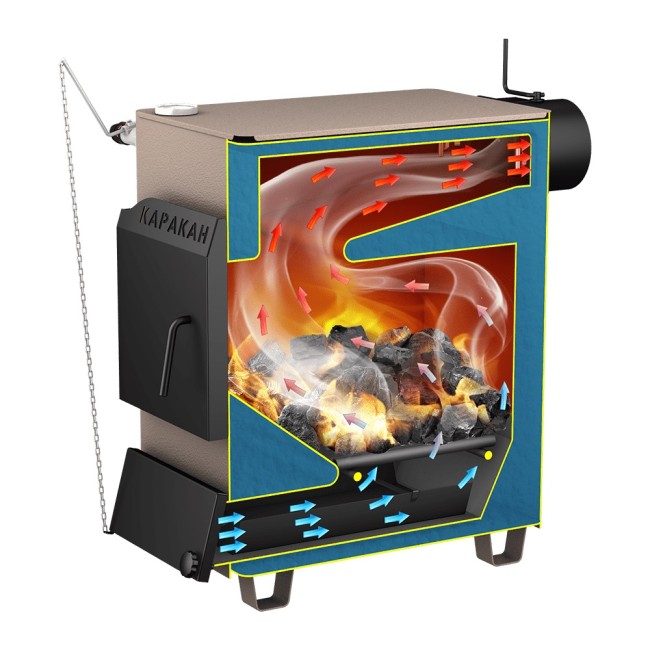

УСТРОЙСТВО КОТЛА

Устройство котла в базовой комплектации показано на рисунке 1.

Корпус цельносварной, с двойными стенками из 3-миллиметровой листовой стали, образующими водяную рубашку и топочную камеру.

В нижней части топки размещен чугунный колосник с живым сечением около 30%; в верхней части – водоохлаждаемый козырёк.

Под колосником находится зольная  камера с зольным ящиком.

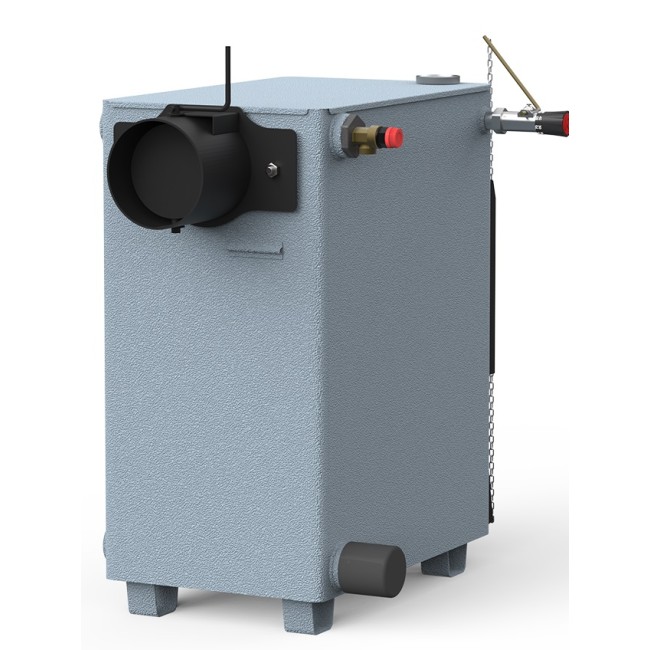

Выход дымохода расположен на задней стенке котла. Присоединение котла к дымовой трубе производится через съёмный дымоход. Котел укомплектован съёмным горизонтальным дымоходом круглого сечения КГ 2 (для монтажа с трубой Ø150 мм).

Конструкция котла позволяет использовать другие съёмные дымоходы:  горизонтальный дымоход прямоугольного сечения ПГ 2 (для монтажа с кирпичной дымовой трубой) и вертикальный дымоход круглого сечения КВ 2 (для монтажа с круглой вертикальной стальной дымовой трубой) – см. дополнительную комплектацию.

По желанию потребителя на котёл можно установить регулятор тяги (поз.9). Крепление для цепи регулятора находится на дверце зольника. В отсутствие регулятора отверстие поз.9 герметизируется заглушкой G ¾" (заглушка входит в комплект котла).

На боковых панелях котла расположены патрубки поз.3 для монтажа подающей магистрали системы отопления.

В один из патрубков поз.3 устанавливается предохранительный клапан, через футорку G1½" – G½". Футорка и клапан - в дополнительной комплектации. Порог срабатывания клапана 3 атм.

На боковых стенках находятся два одинаковых патрубка поз.7, один из которых – для монтажа обратной магистрали системы отопления, а во второй можно установить ТЭНБ (для поддержания положительной температуры теплоносителя, во избежание размораживания отопительной системы в холодное время года).

В отсутствие ТЭНБ свободное отверстие поз.7 перекрывается заглушкой G 1½".

Для контроля и управления работой ТЭНБ рекомендуется использовать пульт управления электронагревателями (ПУЭ). Скоба  поз. 18 для установки датчика температуры ПУЭ находится на задней стенке котла. ТЭНБ и ПУЭ входят в дополнительную комплектацию котла.

Корпус котла должен быть заземлен. Место крепления заземления находится на одной из ножек котла.

В  двухконтурных котлах на задней стенке находятся резьбовые фитинги (поз.11) для монтажа системы горячего водоснабжения (ГВС).

При использовании ГВС в котле следует использовать в качестве теплоносителя только воду; применение антифризов категорически запрещено.

Модификации котлов с индексом «Г» могут работать на газе, при условии установки рекомендуемой газовой горелки, для монтажа которой  имеются точки крепления (гайки М6 под зольной дверцей). Термобаллон горелки устанавливается в резьбовой патрубок поз. 9  через переходную гильзу G ¾'', входящую в комплект горелки.

Базовая комплектация

• Корпус котла - 1 шт.
• Панель декоративная - 1 шт.
• Дверца загрузочная - 1 шт.
• Дверца зольника - 1 шт.
• Винт регулировки подачи воздуха - 1 шт.
• Зольный ящик - 1 шт.
• Колосниковая решётка, 300×300 мм - 1 шт.
• Кочерга - 1 шт.
• Термометр врезной - 1 шт.
• Заглушка G¾" - 1 шт.
• Шнур термостойкий для дымохода - 1 шт.
• Футорка G1½" - G½" - 1 шт.
• Съемный дымоход КГ 2 - 1 шт.

Характеристики:

• Номинальная мощность: 14 кВт
• Отапливаемая площадь (при высоте потолка до 2.7м), не более: 140 м²
• КПД, при работе на угле, (антрацит): 75 %
• КПД, при сжигании природного газа: 82 %
• Рабочее давление: 3 атм
• Объем водяного контура котла: 50 литров
• Температура теплоносителя на выходе из котла: 95 °С
• Теплоноситель: вода, антифриз
• Установка газогорелочного устройства: да
• Установка ТЭНБ: да
• Подключение к системе отопления (подача): G 1¼”
• Подключение к системе отопления (обратка): G 1¼”
• Регулятор тяги: да
• Варочная плита: нет
• Дымоход котла: круглый, горизонтальный, съемный, на задней стенке
• Присоединяемый дымоход (стальной рекомендуемый): Ø150 мм
• Глубина (глубина с дымоходом) × Ширина × Высота: 650(780)×370×730 мм
• Глубина топки: 500 мм
• Масса: 85 кг
• Гарантия: 5 лет
