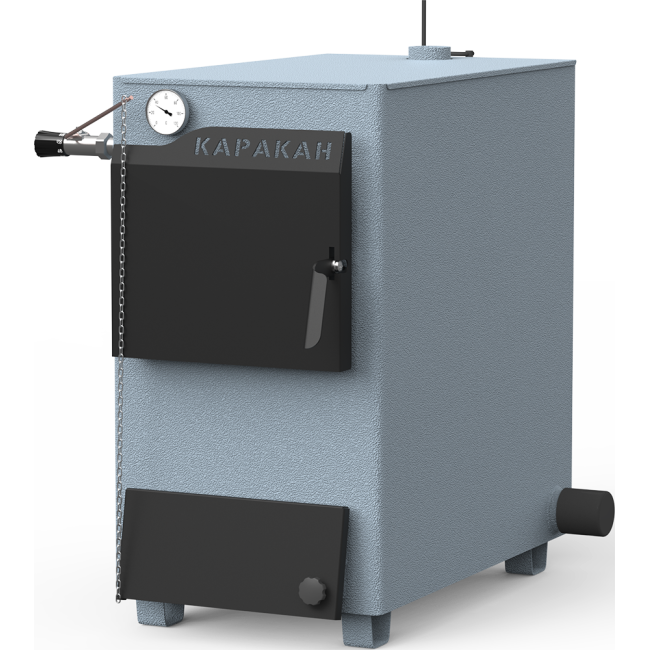

Твердотопливный котел СТЭН КАРАКАН 30ТЭГВ 3 (двухконтурный)

Твердотопливный котел СТЭН КАРАКАН 30ТЭГВ 3 (двухконтурный)

Самый мощный котел в модельном ряде. Большая мощность и габариты позволили разместить в корпусе контур ГВС повышенной производительности. Обладает самой глубокой топкой среди котлов КАРАКАН (650 мм). Применение встроенного ТЭНа мощностью до 9 кВт позволяет отапливать объекты в основном за счет электроэнергии в течение большей части отопительного сезона. Возможна установка газовой горелки мощностью 36 кВт.

Аппарат комбинированный твердотопливный с водяным контуром АКТВ «Каракан»  (далее «котёл») предназначен  для обогрева зданий различного назначения, оборудованных системой водяного отопления с естественной или принудительной циркуляцией.

Котёл изготовлен в соответствии с нормативной документацией: ТУ 27.52.12-002-55468227-2018  (Декларация о соответствии ЕАЭС N RU Д-RU.АЖ26.В.03687/18), ТУ 4858-005-55468227-2011       (Сертификат соответствия № ТС RU C-RU.МГ09.В.00251).

Котёл работает на антраците, каменном и буром угле, дровах, древесных брикетах, торфе, электричестве (при установке ТЭНБ). Электричество используется в качестве резервного топлива.

Котёл с индексом «Г» может работать на газе (при установке газовой горелки). 1.5. Котёл с индексом  «В»  оснащён вторым водяным контуром из нержавеющей стали, предназначенным для оборудования системы бытового горячего водоснабжения (ГВС).

МАРКИРОВКА КОТЛОВ КАРАКАН

• Первое число – мощность котла при работе на угле (антрацит), кВт
• Т –  котёл работает на твёрдом топливе (в базовой комплектации)
• Э –  котёл работает на электричестве (опционально)
• Г –  котёл работает на газе (опционально)
• В –  котёл оснащён проточным водонагревателем
• Последнее число – рабочее давление в котле, атм (атмосфера)

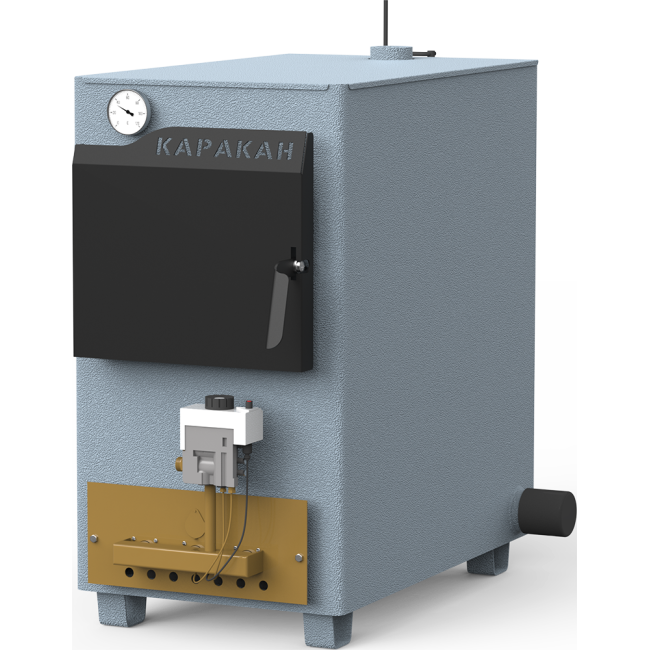

Модификации котлов с индексом «Г» могут работать на газе, при условии установки рекомендуемой газовой горелки, для монтажа которой  имеются точки крепления (гайки М6 под зольной дверцей).

Термобаллон горелки устанавливается в резьбовой патрубок поз. 9  через переходную гильзу G ¾'', входящую в комплект горелки.

УСТРОЙСТВО КОТЛА

Устройство котла в базовой комплектации показано на рисунке 1.

• Корпус цельносварной, с двойными стенками из 3-миллиметровой листовой стали, образующими водяную рубашку и топочную камеру.
• В нижней части топки размещены чугунные колосники с живым сечением около 30%; в верхней части – водоохлаждаемый козырёк.
• Под колосниками находится зольная  камера с зольным ящиком.

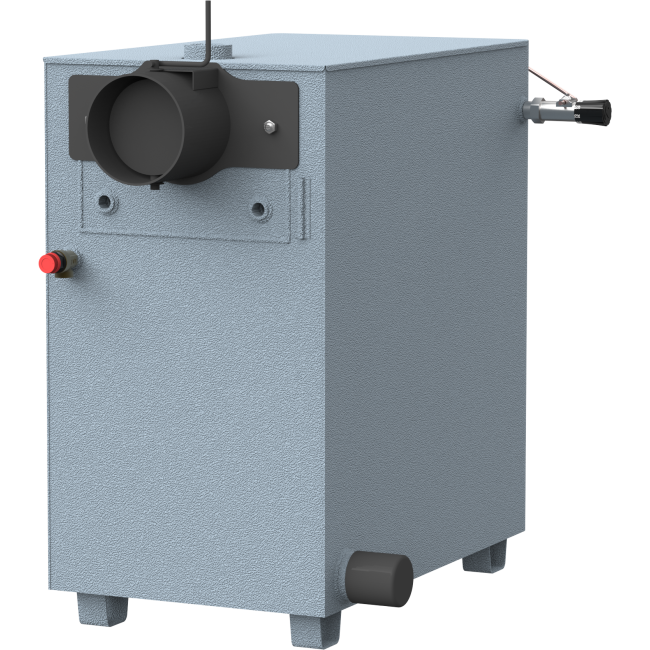

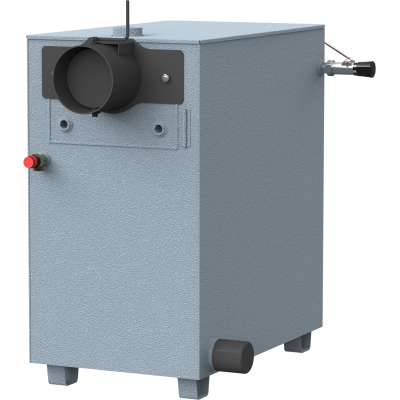

• Выход дымохода расположен на задней стенке котла. Подсоединение котла к дымовой трубе производится через съёмный дымоход. Котел укомплектован съёмным горизонтальным дымоходом круглого сечения КГ 2 (для монтажа с трубой Ø150 мм).
• Конструкция котла позволяет использовать другие съёмные дымоходы: горизонтальный дымоход прямоугольного сечения ПГ 2 (для монтажа с кирпичной дымовой трубой) и вертикальный дымоход круглого сечения КВ 2 (для монтажа с круглой вертикальной стальной дымовой трубой) – см. дополнительную комплектацию
• По желанию потребителя на котёл можно установить регулятор тяги (поз.9). Крепление для цепи регулятора находится на дверце зольника. В отсутствие регулятора отверстие поз.9 герметизируется заглушкой G ¾" (заглушка входит в комплект котла).
• На верхней панели котла расположен патрубок поз.3 для монтажа подающей магистрали системы отопления.
• Предохранительный клапан устанавливается в патрубок поз.18.  Порог срабатывания предохранительного клапана 3 атм (0,3 МПа).  Клапан - в дополнительной комплектации котла.
• На боковых стенках находятся два одинаковых патрубка 7, один из которых – для монтажа обратной магистрали системы отопления, а во второй можно установить ТЭНБ (для поддержания положительной температуры теплоносителя, во избежание размораживания отопительной системы в холодное время года).
• В отсутствие ТЭНБ свободное отверстие поз.7 перекрывается заглушкой G 1½".
• Для контроля и управления работой ТЭНБ рекомендуется использовать пульт управления электронагревателями (ПУЭ). Скоба (поз.19) для установки датчика температуры ПУЭ находится на задней стенке котла. ТЭНБ и ПУЭ входят в дополнительную комплектацию котла.
• Корпус котла должен быть заземлён. Место крепления заземления находится на одной из ножек котла.
• В  двухконтурных котлах на задней стенке находятся резьбовые фитинги (поз.20) для монтажа системы горячего водоснабжения (ГВС).
• При использовании ГВС в котле следует использовать в качестве теплоносителя только воду, применение антифризов категорически запрещено.

МЕРЫ БЕЗОПАСНОСТИ

Для эффективной и безаварийной работы котла, а также во избежание несчастных случаев, необходимы:

• правильный подбор, монтаж и эксплуатация всех элементов системы отопления в соответствии с требованиями СП 7.13130.2009, СП 31-106-2002, ГОСТ Р 53321-2009.
• выполнение указаний прилагаемого Руководства по монтажу и эксплуатации;
• при установке газогорелочного устройства следует выполнять указания по монтажу и эксплуатации согласно документации из комплекта горелки.

Монтаж котла и системы отопления, монтаж газовой горелки, подключение котла к электросети должны проводить лица, имеющие соответствующую квалификацию и допуск.

К обслуживанию котла допускаются  дееспособные лица, ознакомленные с устройством и правилами эксплуатации котлов.

Не следует оставлять вблизи котла детей без надзора взрослых.

Не следует оставлять работающий котел надолго без присмотра.

ЗАПРЕЩАЕТСЯ использование котла:

• при отсутствии или утечке теплоносителя из системы отопления и котла;
• при замерзании расширительного бака или труб системы отопления.
• при неисправности, неправильном подборе или отсутствии предохранительного клапана.
• при установке на котел блока ТЭНов и газовой горелки запрещается одновременное использование газа и электричества в качестве топлива.

УСТАНОВКА ТЭНБ

• ТЭНБ (блок ТЭНов) предназначен для поддержания положительной температуры воды в системе отопления. В этом режиме котел работает только на электричестве, не используя основное топливо.
• При подключении ТЭНБ следует руководствоваться «Правилами устройства электроустановок» и паспортом на ТЭНБ.
• ТЭНБ, не имеющий регулятора, подключается через пульт управления электронагревателями (ПУЭ) «Комфорт» (см. «Дополнительную комплектацию» в паспорте котла). Монтаж ПУЭ производится согласно его паспорту.
• В случае применения ТЭНБР (блок ТЭНов, имеющий встроенный автоматический терморегулятор), пульт управления не требуется.

Требования к системе отопления

Номинальный объем теплоносителя в системе отопления должен соответствовать номинальной мощности отопительного котла:

В качестве теплоносителя используется чистая вода, по физикохимическому составу аналогичная питьевой, либо дождевая вода.

Вода должна иметь показатель pН, равный 7 (нейтральная); жесткость воды не должна превышать 7,0 мг-экв./л.

При использовании котла в системах с принудительной циркуляцией теплоносителя рекомендуется установка дополнительного непрерывного источника электроэнергии для бесперебойной работы насоса.

Подбор характеристик насоса:

• Минимальный порог скорости теплоносителя рекомендуется в пределах 0,25 – 0,3 м/с.
• Верхний порог скорости  1,5 – 2 м/с. Соблюдение скорости в данных диапазонах позволит избежать  шумов в трубопроводах.

Соединение котла с системой отопления должно быть только резьбовым.

Для улучшения условий циркуляции воды в системе отопления следует  устанавливать  котел таким образом, чтобы его фланец обратного трубопровода был чуть ниже радиаторов отопительной системы.

Для контроля давления в системе отопления на трубе горячего теплоносителя следует установить манометр с интервалом измерения  0 – 4 кгс/см2.

Базовая комплектация

• Корпус котла - 1 шт.
• Панель декоративная - 1 шт.
• Дверца загрузочная - 1 шт.
• Дверца зольника - 1 шт.
• Винт регулировки подачи воздуха - 1 шт.
• Зольный ящик - 1 шт.
• Колосниковая решётка, 200×300 мм - 2 шт.
• Кочерга - 1 шт.
• Термометр врезной - 1 шт.
• Заглушка G¾" - 1 шт.
• Шнур термостойкий для дымохода - 1 шт.
• Съемный дымоход КГ 2 - 1 шт.

Характеристики:

• Номинальная мощность: 30 кВт
• Отапливаемая площадь (при высоте потолка до 2.7м), не более: 300 м²
• КПД, при работе на угле, (антрацит): 75 %
• КПД, при сжигании природного газа: 82 %
• Рабочее давление: 1 атм
• Объем водяного контура котла: 85 литров
• Температура теплоносителя на выходе из котла: 85 °С
• Теплоноситель: вода
• Производительность ГВС (∆t=35°С) не менее: 250 л/ч
• Установка газогорелочного устройства: да
• Установка ТЭНБ: да
• Подключение к системе отопления (подача): G 1½”
• Подключение к системе отопления (обратка): G 1½”
• Регулятор тяги: да
• Варочная плита: нет
• Дымоход котла: круглый, горизонтальный, съемный, на задней стенке
• Присоединяемый дымоход (стальной рекомендуемый): Ø180 мм
• Глубина (глубина с дымоходом) × Ширина × Высота: 815(950)×450×810 мм
• Глубина топки: 650 мм
• Масса: 129 кг
• Гарантия: 5 лет
