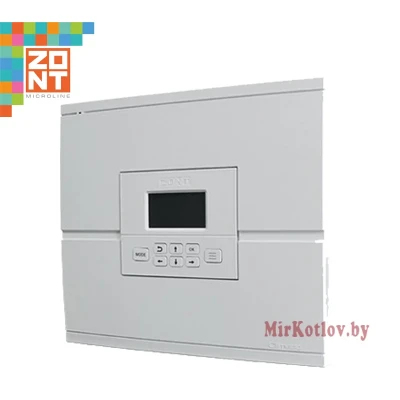

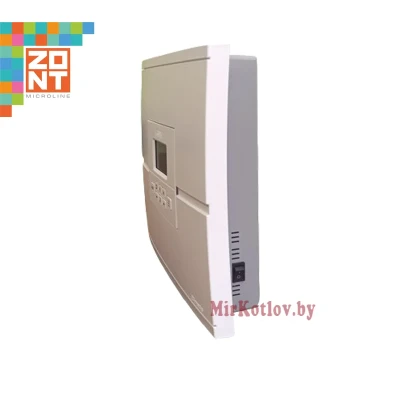

Погодозависимый автоматический регулятор ZONT Climatic 1.2

Погодозависимый автоматический регулятор ZONT Climatic 1.2

Погодозависимый автоматический регулятор для контроля и управления комплексными системами отопления (с веб-интерфейсом).

• Дистанционный контроль и управление инженерной системой, состоящей из 1 контура ГВС и 2 прямых/смесительных контуров
• Управление 2 котлами и ГВС
• Взаимодействие с OpenTherm, E-Bus, BridgeNet (Ariston), BSB (Baxi), Navien
• Функция «антизаморозка»
• Функция «антилегионелла»
• Выносная панель управления

Погодозависимый автоматический регулятор для комплексных систем отопления ZONT Climatic предназначен для эффективного управления системами отопления здания или нескольких сооружений с разными контурами (теплые полы, радиаторы, воздушное отопление, отопление гаража или бани и т.д.) и горячим водоснабжением.

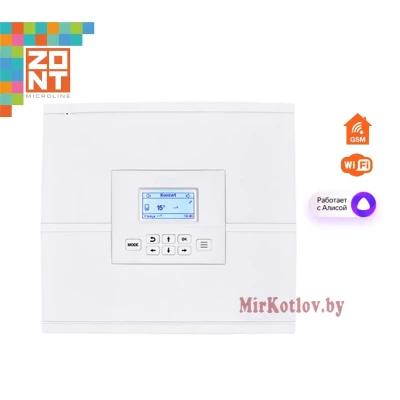

Автоматический регулятор ZONT Climatic использует для передачи данных каналы связи GSM/ GPRS/ Wi-Fi. Если пропадет приоритетный канал Wi-Fi, то прибор автоматически переключится на прием и отправку данных по GPRS. Так устройство всегда находится на связи со своим владельцем.

ZONT Climatic – первый прибор, настройки которого можно выполнить как со своей панели управления, так и из личного кабинета. Настройки, сделанные на панели, автоматически прописываются в личном кабинете. Изменения, выполненные в веб интерфейсе моментально отображаются на панели управления.

Регулирование и контроль работы контуров отопления и подключенных к регулятору приборов осуществляется:

• через собственную панель управления (выносная, можно разместить отдельно от регулятора);
• дистанционно в личном кабинете веб-сервиса ZONT,
• дистанционно в бесплатном мобильном приложении ZONT, доступном на iOS и Android.

ZONT Climatic — современное решение для создания энергоэффективной системы отопления с комфортным управлением. Продуманный и современный дизайн прибора позволяет разместить его как в специально предназначенном помещении, так и в жилых комнатах дома.

• Комфортная температура в помещении сразу после 1-ой настройки!
• Система на связи 24/7
• Безопасность всей системы отопления!
• Экономия на энергоносителях от 30%

Линейка приборов

Линейка приборов ZONT Climatic представлена 3 регуляторами, в основе предустановок которых заложены три самые популярные схемы систем отопления.

*Поддерживает до 16 управляемых контуров за счет подключаемых блоков расширения (один блок дает 2 дополнительных контура)

Регулятор ZONT Climatic 1.2 позволяет автоматизировать и управлять комплексной отопительной системой, включающей 1 контур ГВС и 2 прямых/смесительных контура.

Автоматизация контроля и управления

Автоматический регулятор ZONT Climatic 1.2 содержит предустановленные настройки основных параметров контуров отопительной системы. На панели прибора или в личном кабинете сервиса ZONT возможно:

• выбрать режим работы для каждого контура,
• установить требуемое температурное значение,
• назначить расписание работы приборов,
• управлять ГВС,
• присвоить каждому контуру свое название.

Автоматический регулятор ZONT Climatic использует погодозависимый алгоритм для регулировки работы приборов системы отопления при выборе соответствующего алгоритма и использовании датчиков температуры воздуха, теплоносителя. Регулятор взаимодействует как с проводными (в том числе NTC), так и с радиодатчиками. Для использования радиодатчиков с передачей данных на защищенной частоте 868 МГц необходимо подключить радиомодуль МЛ-590.

Регулятор одновременно контролирует и управляет работой 2-х отопительных котлов, в том числе каскада. В базовой комплектации прибор обеспечивает управление котлами релейным способом. Для регулирования котлов по цифровой шине необходимо подключить плату цифровой шины (поддерживаемые интерфейсы: OpenTherm, E-Bus, BridgeNet (Ariston), BSB (Baxi), Navien).

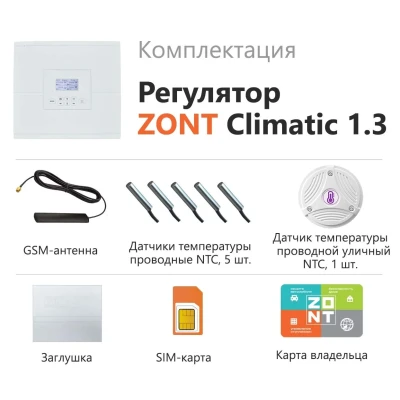

Резервная батарея в комплекте: при отключении электроэнергии прибор будет оставаться на связи до 12 часов и передавать информацию от подключенных к нему проводных датчиков.

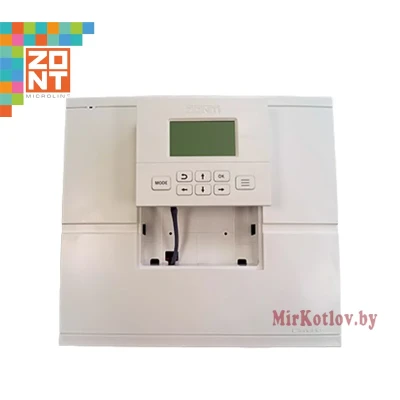

Панель управления ZONT Climatic выносная, при желании ее можно разместить отдельно от регулятора. Ее место в корпусе закроет заглушка, входящая в комплект. ZONT Climatic – готовое решение для автоматизации системы отопления и ГВС!

Пример инженерной системы на базе ZONT Climatic 1.2

Управление

• 2 котла (основной и резервный, каскад)
• 2 прямых/смесительных контура
• 1 контур ГВС
• насос рециркуляции ГВС

Доступно релейное или цифровое управление котлом и ГВС.

Цифровое управление реализуется через платы OpenTherm, E-BUS, Navien или Универсальную плату цифровых шин.

*платы цифровых шин убираются под корпус прибора

Датчики

• поддержка аналоговых датчиков NTC;
• до 40 радиодатчиков (подключаемых через внешний радиомодуль ZONT МЛ-590);
• подключение цифровых датчиков температуры (только для управления контуром отопления по воздуху или мониторинга температуры);

Оповещения

• при отклонении текущей температуры от заданных режимом работы пороговых значений;
• при аварии и неисправности котла;
• при неисправности подключенных датчиков температуры;
• при пропадании и восстановлении основного напряжения питания (сети).

Функционал

Контроль состояния и управление работой котла, контура ГВС осуществляется через выносную панель, личный кабинет веб-сервиса и мобильное приложение ZONT

• Отображение текущей и целевой температуры в помещении (теплоносителя);
• Отображение текущего состояния котла;
• Изменение температурных настроек режимов регулятора;
• Выбор режима работы регулятора (4 преднастроенных);
• Мониторинг измеряемых температур (воздуха в помещении и на улице, теплоносителя, ГВС);
• Программирование работы котла;
• Отображение каналов связи.

Автономная работа при отключении электроэнергии:

• прибор останется на связи до 12 часов (встроенная резервная батарея)
• обеспечит мониторинг и передачу информации от подключенных проводных датчиков

Внимание! При питании от резервного аккумулятора регулятор котлом не управляет!

Мгновенное оповещение владельца регулятора:

• при отклонении текущей температуры от заданных режимом работы пороговых значений;
• при аварии и неисправности котла;
• при неисправности подключенных датчиков температуры;
• при пропадании и восстановлении основного напряжения питания (сети).

Запись и хранение истории событий (за последние 3 месяца):

• время работы котла и мониторинг измеряемых температур;
• время появления аварий и ошибок в работе котла;
• время пропадания и восстановления основного напряжения питания;
• дата обновления ПО и номер текущей версии ПО.

Хранение истории событий 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн».

Дистанционное обновление версии программного обеспечения:

В базовой комплектации ZONT Climatic обеспечивает управление двумя котлами релейным способом. Для регулирования температуры подающей линии по цифровой шине необходимо подключить плату цифровой шины (поддерживаемые интерфейсы: OpenTherm, E-Bus, BridgeNet (Ariston), BSB (Baxi), Navien)

ZONT Climatic имеет 4 режима работы:

«Комфорт» – содержит предустановленные настройки

«Эконом» – содержит предустановленные настройки

«Выключен» – задаваемый пользователем режим

«Расписание» – задаваемый пользователем режим

Специальные функции:

— Функция «Антизаморозка» — защищает систему отопления от замерзания;

— Функция «Лето» — экономит энергоресурсы в теплое время года;

— Функция ГВС «Антилегионелла» — осуществляет периодическое обеззараживание воды.

Алгоритмы работы регулятора обеспечивают защиту насоса от заклинивания. Для удобства пользователя реализовано автоматическое напоминание о предстоящем обслуживании системы отопления.

Технические характеристики:

• Кол-во управляемых котлов до 2-х шт.
• Кол-во управляемых контуров ГВС 1 шт.
• Кол-во управляемых прямых/смесительных контуров 2 шт.
• Управление контуром рециркуляции есть
• Основное питание номинальное напряжение: 220 В, 50 Гц переменного тока; диапазон рабочих напряжений: 85 В.…264 В
• Резервное питание встроенный аккумулятор LIR 14500, напряжение — 3,7 В, емкость 800 мА*ч
• Потребляемая мощность не более 25 Вт
• Каналы связи GSM: частотный диапазон 850, 900, 1800, 1900 МГц, поддержка 2G, канал передачи данных — GPRS; Wi-Fi: частотный диапазон 2,4 ГГц, 802.11 b/g/n
• Поддерживаемые интерфейсы USB 2.0 slave: обновление прошивки контроллера; 1-Wire: порт для подключения проводных цифровых датчиков температуры; K-Line: обмен данными, подключение радиомодуля и других устройств RS-485: обмен данными
• Аналоговые входы 6 шт. (подключение датчиков NTC) входное напряжение 0-3,3 В; дискретность измерения 12 бит; погрешность 2 %; подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм
• Релейные выходы 10 шт., максимальный ток одного реле — не более 2 А; максимальный суммарный ток — не более 5 А; выходы реле для насосов и сервоприводов силовые и рассчитаны на напряжение 220 В; выходы реле для управления котлами, не подключены к цепям питания (выход типа “сухой контакт”)
• Внутренний выход питания +5 В 1 шт. для питания цифровых датчиков температуры при трехпроводном подключении; максимальный суммарный ток потребителей – не более 50 мА
• Радиоканал 868 МГц подключаемый через внешний радиомодуль ZONT МЛ-590 поддерживает до 40 радиодатчиков

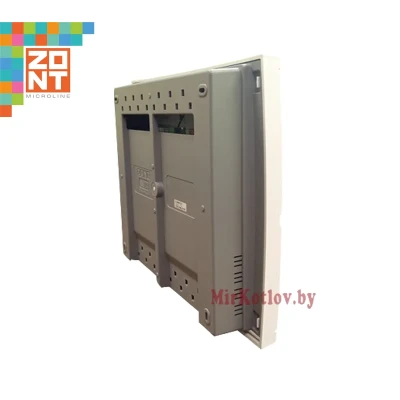

• Корпус пластиковый, с креплением на плоскую поверхность
• Габаритные размеры 100 х 330 х 300 мм
• Вес брутто 2,5 кг
• Класс защиты IP20 по ГОСТ 14254-2015
• Диапазон рабочих температур минус 10 — плюс 50 С
• Максимально допустимая относительная влажность 85 %
