Электрический котел СТЭН ЭВПМ 18 кВт (380В)
Самостоятельный пуск котла запрещен!!! Первый запуск котла производит специализированная организация, указанная в гарантийном талоне или в договоре с котлом.
Электрический котел СТЭН ЭВПМ 18 кВт (380В)
Электрокотлы СТЭН ЭВПМ 18 кВт - предназначены для отопления помещений площадью до 180 м². Котлы оснащены механическим терморегулятором. В изделиях установлены ТЭНБ с ТЭН-ами из углеродистой стали , применен силовой блок на «тихих» силовых реле и двухступенчатая независимая регулировка мощности, предусмотрена возможность подключения насоса. Рабочее давление 3 атм. Баки котлов теплоизолированы.
Электрокотел (Рис. 1) состоит из цельносварного бака, сверху бак имеет резьбовой фланец, в который ввернут блок ТЭНов. Бак имеет два патрубка: верхний - для выхода горячего теплоносителя, нижний - для подвода остывшего теплоносителя из системы отопления.
Бак электрокотла имеет термоизоляцию и закрыт откидной крышкой, которая выполняет защитную и декоративную функцию. Под кожухом размещается автоматика электрокотла и блоки зажимов. Основной блок зажимов предназначен для подключения электрокотла к электросети, дополнительный блок служит для подключения циркуляционного насоса.

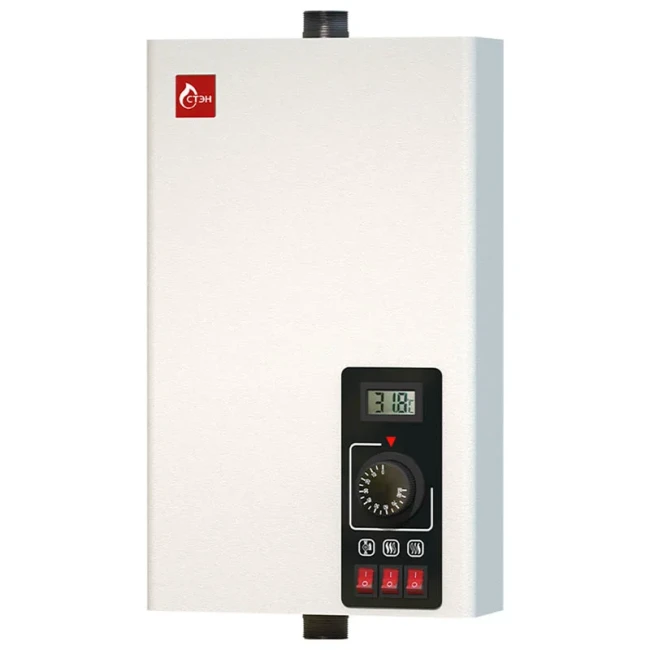

Автоматика состоит из терморегулятора и силовых магнитных реле. Управление электрокотла расположено на лицевой части откидной крышки: 3х клавишный выключатель и ручка терморегулятора.
Характеристики:
- Номинальная мощность - 18 кВт
- Отапливаемая площадь (при высоте потолка до 2.7м), не более - 180 м²
- Напряжение - 380В
- Число фаз - 3
- Число ступеней мощности: 2 ступени
- Мощность 1-й ступени - 6 кВт
- Мощность 2-й ступени - 12 кВт
- Рабочее давление - 3 атм
- Теплоноситель: вода, антифриз
- Диапазон регулирования температуры теплоносителя: 0-85 °С
- Контроллер температуры: механический
- Аварийный термостат: да
- Материал ТЭНов: углеродистая сталь
- Присоединительная резьба к системе отопления: G1"
- Глубина×Ширина×Высота: 170х340х570 мм
- Масса - 14 кг
- Гарантия - 1 год
Регулятор температуры
Терморегулятор манометрического типа поддерживает заданную температуру в электрокотле путем автоматического размыкания и замыкания электрической цепи.
Терморегулятор состоит из манометрического датчика, капиллярной трубочки и трубчатой пружины (сильфона). Манометрический датчик терморегулятора представляет собой медный баллон, соединенный с терморегулятором капиллярной трубкой. Рукоятка терморегулятора расположена на лицевой поверхности кожуха, а манометрический датчик помещен в гильзу на баке электрокотла.
Выключатель 3х клавишный
Выключатель 3х клавишный оснащен световой индикацией. Клавиши выключателя расположены на лицевой поверхности кожуха и служат для включения циркуляционного насоса и изменения мощности электрокотла.
Электрокотел должен эксплуатироваться только подключенным к отопительной системе, заполненной теплоносителем. В качестве теплоносителя использовать воду по ГОСТ 2874-82 с жесткостью до 5 мг-экв./л. или антифриз на основе нетоксичного пропиленгликоля. При использовании антифриза температура теплоносителя не должна превышать 70°С.
Бак электрокотла
Бак электрокотла имеет следующие конструктивные элементы:
- фланец с внутренней резьбой G 1½" для установки блока ТЭНов.
- болт для крепления заземления;
- гильзу для установки датчика терморегулятора;
- патрубки с внешней резьбой G 1” для подключения электрокотла к системе отопления;
Комплектация:
- Паспорт и руководство по эксплуатации электрокотла - 1шт.
- Электрокотёл - 1шт.
- Планка крепёжная - 1шт.
Основные | |
---|---|
Вид котла | электрический |
Площадь обогрева | 180 м2 |
Тип | одноконтурный |
Тип установки | настенный |
Цвет | белый |
Мощность. | 18 кВт |
Напряжение питания. | 380V |
Wi-Fi | Нет |
Функциональные особенности | |
E-BUS интерфейс | Нет |
Автодиагностика | Нет |
Автоциклирование | Нет |
Выбег насоса | Нет |
Защита насоса от заклинивания | Нет |
Защита от замерзания | Нет |
Защита от перегрева | Да |
Комнатный регулятор температуры | возможно подключение |
Микропроцессор | Да |
Термостат | Да |
Производительность и энергоэффективность | |
Давление в контуре отопления | 4.5 бар (max) |
КПД | 99 % |
Температура в контуре отопления | 30 — 90 °C |
Конструкция | |
Дисплей | Да |
Габариты | |
Высота | 57 см |
Глубина | 17 см |
Ширина | 34 см |
