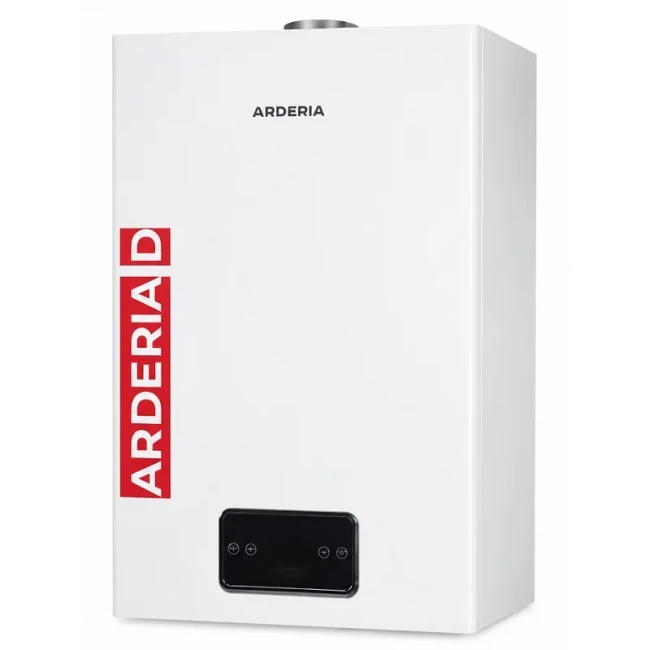

Газовый котел Arderia D24 (двухконтурный котел, закрытая камера)

Газовый котел Arderia D24 (двухконтурный котел, закрытая камера)

Российский газовый котел Arderia (Ардерия) D24 представляет собой усовершенствованную модель, разработанную для эксплуатации в России и Беларуси. Он может работать в условиях низкого входного давления газа и хозяйственной воды, повышенной жесткости воды, перепадов напряжения в электросети. Прибор оснащен раздельными теплообменниками, он может отапливать помещения до 240 кв. м и нагревать воду. Котел собран из качественных европейских комплектующих. С 2020 года доступны модели с медными трубками в качестве внутренних соединений. Котлы Arderia относятся к классу газовых аппаратов с закрытой камерой сгорания типа «С», т. е. в них контур горения герметизирован по отношению к жилой зоне здания, в котором установлен прибор.

Основные сведения

• Тип котла – двухконтурный газовый энергозависимый.
• Назначение – отопление и приготовление горячей воды в проточном режиме.
• Камера сгорания – закрытая.
• Установка – настенная.
• Мощность, кВт – 24.
• Отапливаемая площадь, кв. м – 240.
• Вид топлива – природный/сжиженный газ (форсунки для перехода на сжиженный продаются отдельно).
• КПД, % – 90,1.
• Размеры (ВхШхГ), мм – 652х410х334.
• Вес (нетто), кг – 29,6.
• Дополнительные опции (приобретаются отдельно) – комнатный датчик, Wi - Fi -модуль.
• Гарантия на прибор – 2 года.
• Страна производства – Россия.

Принцип работы отопительного котла

• Котел с раздельными теплообменниками оснащен дополнительным проточным пластинчатым теплообменником.
• Отопительная вода (теплоноситель) нагревается в основном теплообменнике напрямую дымовыми газами, образующимися при горении газа на горелке котла.
• При работе котла в режиме нагрева хозяйственной воды, когда открыт кран разбора горячей воды, циркуляционный насос продолжает работать, но срабатывает трехходовой кран, который перекрывает подачу теплоносителя в систему отопления, и он начинает циркулировать внутри котла по малому контуру через вторичный пластинчатый теплообменник.
• В проточном пластинчатом теплообменнике отопительная вода (теплоноситель) через стенки теплообменника нагревает холодную хозяйственную воду. Такой нагрев называется косвенным.

Безопасность

Автоматика безопасности котлов Arderia прекращает подачу газа на горелку при:

• прекращении подачи электроэнергии;
• неисправности цепей защиты;
• погасании пламени горелки;
• падении давления теплоносителя ниже предельно допустимых значений;
• достижении предельно допустимой температуры теплоносителя;
• нарушении дымоудаления;
• превышении давлением газа предельно допустимого значения.

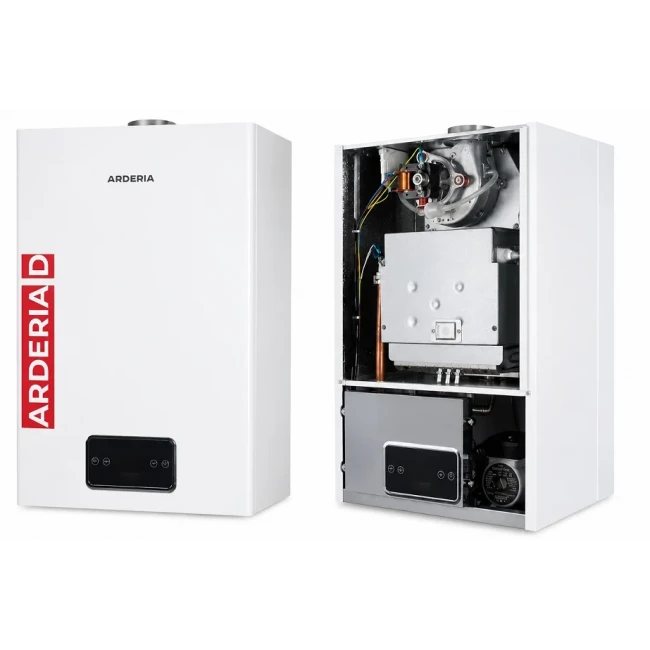

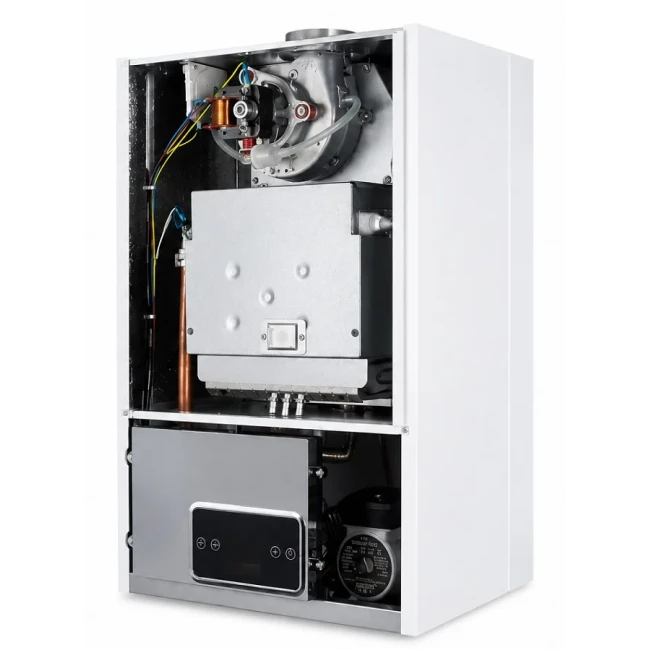

Особенности внутренней конструкции котлов серии D

Газовая система

• Модуляция пламени в режиме отопления и ГВС.
• Автоматическое электрическое зажигание.
• Работа при низком входном давление газа до 4 мбар.
• Легкая перенастройка для работы на сжиженном газе.
• Настройка газового клапана через панель управления.
• Система дымоотведения.
• Возможность установки коаксиальной и раздельной системы дымоходов.

Гидравлика

• Пластинчатый теплообменник ГВС из нержавеющей стали.
• Трехходовой клапан.
• Насос с «мокрым ротором».
• Манометр.
• Датчик протока, измеряющий количество и скорость потока.

Технические характеристики двухконтурного газового котла Arderia D24

Параметры

• Напряжение и частота, В/Гц − 220 ± 15% / 50.
• Потребляемая электрическая мощность, Вт – 145.
• Класс защиты − IPX4D.
• Расход природного газа (мин.−макс.), куб. м/ч – 0,8−2,8.
• Расход сжиженного газа, кг/ч – 1,0−2,2.

Контур отопления

• Тепловая мощность (мин.−макс.), кВт − 5,5−26,6.
• Теплопроизводительность (мин.−макс.), кВт − 4,6−24,0.
• Диапазон температур нагревательного контура, °C – 30−80.
• Рабочее давление (мин.−макс.), бар − 0,3−3.
• Емкость расширительного бака, л – 7.
• Предварительное давление расширительного бака, бар – 1.

Контур ГВС

• Тепловая мощность (мин.−макс.), кВт − 26,6.
• Теплопроизводительность (мин.−макс.), кВт − 24,0.
• Расход ГВС при ∆t=25 °C, л/мин – 13,7.
• Температура горячей воды (мин.−макс.), °C – 30−60.
• Минимальный расход горячей воды, л/мин − 2,0.
• Давление воды (мин.−макс.), бар – 1,5−10.

Подключение

• Диаметр коаксиального дымохода, мм – 60/100.
• Диаметр труб раздельной системы дымоудаления, мм – 80х80.
• Отопительная система (вход-выход), дюйм – ¾.
• ГВС (вход-выход), дюйм − ¾.
• Газ, дюйм − ¾.
