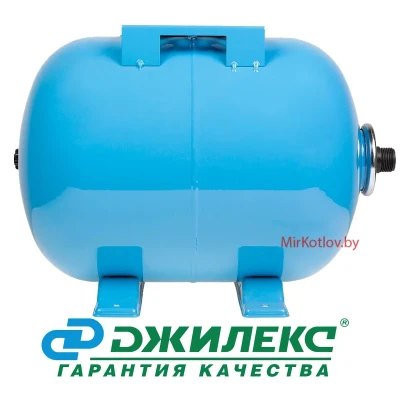

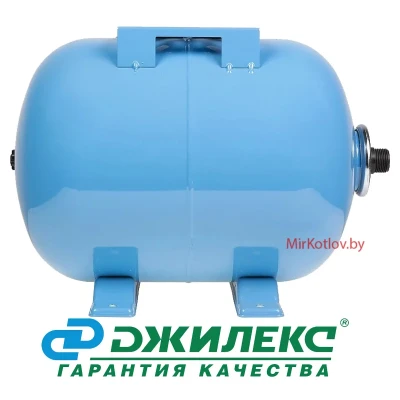

Гидроаккумулятор Джилекс 18 ГП

Вертикальный гидроаккумулятор Джилекс 18 ГП используется в системах автоматизированного водоснабжения совместно с поверхностными и погружными насосами.

Устройство гидроаккумулятора Джилекс ГП 18 литров

Гидроаккумулятор — это стальной резервуар с резиновой мембраной внутри.

Технические характеристики

  • Компоновка - горизонтальный
  • Материал фланца - пластик
  • Материал корпуса - углеродистая сталь
  • Материал мембраны - EPDM
  • Температура рабочей среды - от +1 до +35 °C
  • Присоединительный размер - 3/4 дюйм
  • Объём гидроаккумулятора - 18 литров
  • Максимальное давление - 8 бар
  • Гарантия - 2 года


Основные детали:

  • Стальной резервуар с контр фланцем.
  • Эластичная мембрана из EPDM.

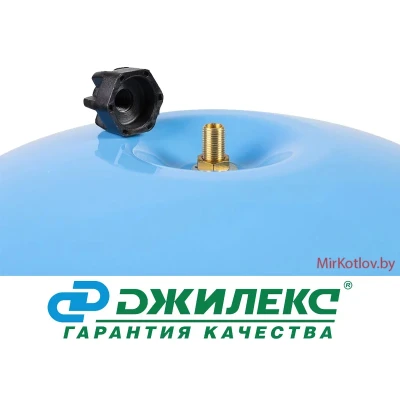

  • Воздушный клапан с пластмассовым колпачком.
  • Пластиковый фланец с резьбовым штуцером.
  • Преимущества гидроаккумулятора Джилекс ГП 18
  • Дает возможность накапливать воду и хранить ее под давлением;
  • Помогает предотвратить резкие перепады давления в системе;
  • Дает возможность создать запас воды на случай отключения электричества;
  • Сокращает количество циклов включения и выключения насосного оборудования и продлевает его срок службы.


Область применения

Гидропневматические емкостные сосуды (рисунок 1), далее по тексту «гидроаккумуляторы» предназначены для:

  • снижения вероятности появления гидроударов в системе;
  • аккумулирования воды под давлением;
  • предохранения насоса от частого включения, что способствует увеличению ресурса насоса;
  • обеспечения запаса воды при отключении электроэнергии.


Технические особенности

  • Корпус из высококачественной стали.
  • Комбинированный или металлический фланец.
  • Дополнительные опорные ноги для вертикальных гидроаккумуляторов от 50 л.
  • Краска с защитой от ультрафиолетовых лучей.

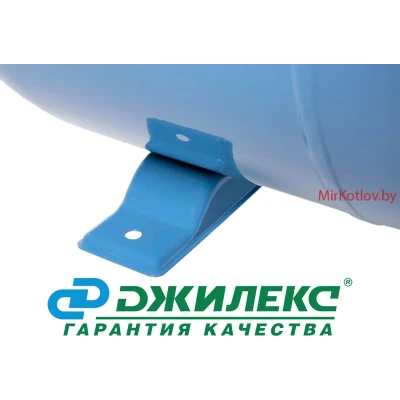

  • Универсальная площадка для крепления насоса для горизонтальных гидроаккумуляторов от 14 до 50 л.
  • Допустимая температура воды в системах водоснабжения от +1 до +35 °С.
  • Сменная эластичная мембрана изготовлена из EPDM (этилен-пропилен-диен-мономер).
  • Воздушный клапан для контроля давления и его корректировки автомобильным насосом.


Основные детали (рисунок 2):

1. Фланец* пластиковый, комбинированный (пластик и латунь), стальной оцинкованный или из нержавеющей стали с резьбовым штуцером с наружной резьбой на моделях 6, 10, 14,18 л - 3/4”, на моделях 24, 35, 50, 80, 100, 150 л - 1“, на моделях 200, 300, 500 л - 11/4”.

2. Корпус - стальной, сварной, окрашенный порошковой краской сосуд, имеющий контрфланец, изготовленный из углеродистой или нержавеющей стали.

3. Мембрана сменная**, изготовленная из бутилкаучука или EPDM.

4. Воздушный клапан (ниппель) с колпачком из пластмассы.

5. Держатель мембраны (резьбовой штуцер с наружным размером 1/2” и с внутренним 1/4” на моделях 100 л, либо с наружным размером 3/4” и с внутренним 1/2” на моделях 200,300,500 л). Совместим с комплектом «КАБ» (рисунок 3)***.

6. Площадка для крепления поверхностного насоса (для моделей емкостью 14, 18, 24, 35, 50 л).

7. Опорные ноги гидроаккумулятора.


Ограничения гидроаккумуляторов Джилекс

  • Запрещается использовать гидроаккумулятор для горючих, химически активных жидкостей, а также воды, содержащей абразивные вещества и прочие твердые частицы, которые приводят к интенсивному износу мембраны.
  • Необходимо защитить гидроаккумулятор от воздействия влаги и механических повреждений.
  • Подключение гидроаккумулятора должно производиться только после промывания системы. Не допускайте попадания посторонних предметов в гидроаккумулятор.
  • Не реже одного раза в квартал проверяйте давление воздуха в гидроаккумуляторе, предварительно слив воду из системы.
  • Не допускается замерзание воды в гидроаккумуляторе.

Гидроаккумуляторы:

  • снижают вероятность появления гидроударов в системе;
  • предохраняют насос от частого включения, что способствует увеличению ресурса насоса;
  • обеспечивают запас воды при отключении электроэнергии
  • аккумулируют воды под давлением.

Вертикальный гидроаккумулятор предназначен для эксплуатации в составе автоматизированных систем водоснабжения с насосами любого типа.

Устройство вертикального гидроаккумулятора для систем водоснабжения

Гидроаккумулятор представляет собой цилиндрический стальной сварной резервуар, внутри которого находится эластичная мембрана.

В исходном состоянии в гидро-аккумулятор (рисунок 4) через воздушный клапан (ниппель) закачан воздух до давления 1,5 бар.

В рабочем состоянии со стороны штуцера фланца в мембрану гидроаккумулятора под давлением поступает вода, сжимая воздух, который, в свою очередь, выталкивает воду из мембраны при выключенном насосе и открытом водоразборном кране.

Если не стоит специальная задача накопления воды под давлением, то минимально необходимый объем гидроаккумулятора выбирается из условия ограничения количества включений насоса, поэтому это условие является определяющим.

Установлено, что чем больше момент инерции вращающихся частей насоса, тем более отрицательно влияет режим «пускостановка» на электродвигатель.

Гидроаккумуляторы, имеющие держатель мембраны с отверстием для выпуска остаточного воздуха (кроме модели 100 л), при их первоначальном заполнении водой необходимо дополнительно дооснастить заглушкой с наружной резьбой.

Заглушка приобретается отдельно и устанавливается после полного заполнения гидроаккумулятора водой.


Основные элементы:

  • Окрашенный порошковой краской стальной сосуд с контр фланцем.
  • Эластичная мембрана из EPDM или бутил-каучука.
  • Ниппель с колпачком из пластмассы.
  • Пластиковый или оцинкованный фланец с резьбовым штуцером.
  • Опорные ноги.

Монтаж гидроаккумулятора (рисунок 5)

ВНИМАНИЕ! Изделие должно быть установлено в отапливаемом помещении. Рекомендуем воспользоваться услугами квалифицированных специалистов, в противном случае продавец и завод-изготовитель не несут ответственности за неисправности, возникшие из-за неправильного монтажа.

Монтаж должен производиться таким образом, чтобы была возможность всестороннего осмотра гидроаккумулятора, имелся доступ к воздушному клапану (ниппелю) и запорной арматуре.


Технические характеристики вертикальных гидроаккумуляторов для воды

  • Материал корпуса — углеродистая сталь.
  • Допустимая температура воды от +1 до +35 °С.
  • Максимальное допустимое давление в зависимости от модели от 8 до 10 бар.
  • Присоединительные размеры в зависимости от модели — 1 и 1¼ дюйма.
  • Могут быть диаметром от 350 до 650 мм.
  • Высота от 685 до 1715 мм.


В линейке вертикальных гидроаккумуляторов «ДЖИЛЕКС» с опорными ногами представлены объемы от 50 до 500 литров.

Установка вертикального гидроаккумулятора должна производиться в отапливаемом помещении. Необходимо предусмотреть доступ к воздушному клапану (ниппелю) и запорной арматуре. Также важно, чтобы была возможность всестороннего осмотра гидроаккумулятора.

Преимущества использования в системе водоснабжения вертикальных гидроаккумуляторов

  • Позволяют аккумулировать воду под давлением;
  • Способствуют снижению рисков появления гидроударов в системе;
  • Обеспечивают запас воды на случай перебоев в работе электросети;
  • Помогают продлить срок службы насоса, защищая его от частых включений при использовании реле давления в качестве элемента системы автоматического водоснабжения.




0.00 Руб.

Параметры
Max давление, бар 8
Вес, кг 4

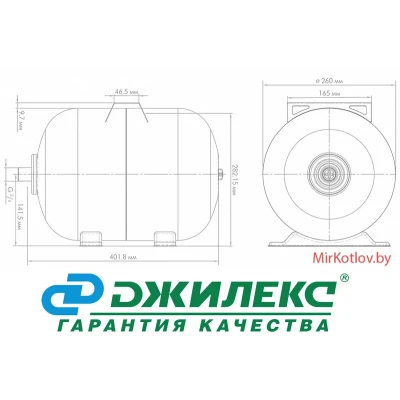

Габариты (ВхШхГ), см 28,3х26,0x40,3
Гарантия 1 год
Мембрана Незаменяемая
Назначение Для холодной воды
Объем бака, л 18
Производительность, max (л/мин) Россия
Рабочая темп., °С -10...+99
Рабочее давление, бар 2
Страна производства Россия
Установка Горизонтальный
Цвет Синий
