Гидроаккумуляторы Джилекс 200 В
Гидроаккумуляторы Джилекс 200 В

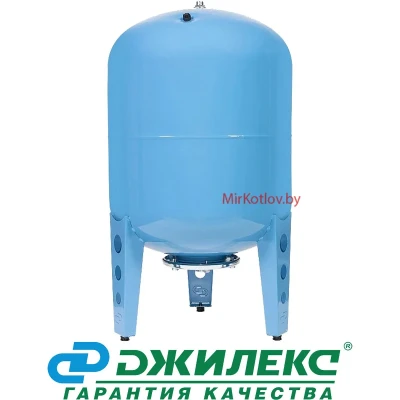

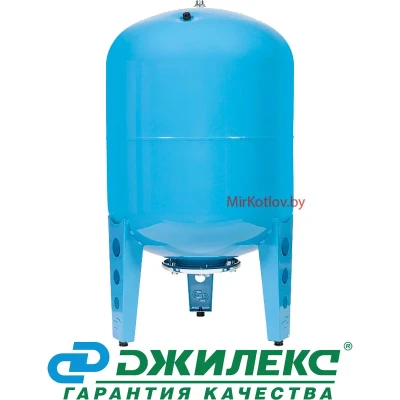

Вертикальный гидроаккумулятор В 200 - используется в системах автоматизированного водоснабжения совместно с поверхностными и погружными насосами.
Технические характеристики Джилекс 200 В:
- Компоновка - вертикальная
- Материал фланца - оцинкованная сталь
- Материал корпуса - углеродистая сталь
- Материал мембраны - EPDM
- Температура рабочей среды - от +1 до +35 °C
- Присоединительный размер - 1 1/4 дюйм
- Объём гидроаккумулятора - 200 л.
- Максимальное давление - 10 бар
- Гарантия - 2 года
Основные детали:
- Стальной резервуар с контр фланцем.
- Эластичная мембрана из EPDM.
- Воздушный клапан с пластмассовым колпачком.
- Фланец из оцинкованной стали.
- Преимущества гидроаккумулятора В 200
- Дает возможность накапливать воду и хранить ее под давлением;
- Помогает предотвратить резкие перепады давления в системе;
- Дает возможность создать запас воды на случай отключения электричества;
- Сокращает количество циклов включения и выключения насосного оборудования и продлевает его срок службы.
Основные детали (рисунок 2):
- Фланец* пластиковый, комбинированный (пластик и латунь), стальной оцинкованный или из нержавеющей стали с резьбовым штуцером с наружной резьбой на моделях 6, 10, 14,18 л - 3/4”, на моделях 24, 35, 50, 80, 100, 150 л - 1“, на моделях 200, 300, 500 л - 11/4”.
- Корпус - стальной, сварной, окрашенный порошковой краской сосуд, имеющий контрфланец, изготовленный из углеродистой или нержавеющей стали.
- Мембрана сменная**, изготовленная из бутилкаучука или EPDM.
- Воздушный клапан (ниппель) с колпачком из пластмассы.
- Держатель мембраны (резьбовой штуцер с наружным размером 1/2” и с внутренним 1/4” на моделях 100 л, либо с наружным размером 3/4” и с внутренним 1/2” на моделях 200,300,500 л). Совместим с комплектом «КАБ» (рисунок 3)***.
- Площадка для крепления поверхностного насоса (для моделей емкостью 14, 18, 24, 35, 50 л).
- Опорные ноги гидроаккумулятора.
В исходном состоянии в гидро-аккумулятор (рисунок 4) через воздушный клапан (ниппель) закачан воздух до давления 1,5 бар.
В рабочем состоянии со стороны штуцера фланца в мембрану гидроаккумулятора под давлением поступает вода, сжимая воздух, который, в свою очередь, выталкивает воду из мембраны при выключенном насосе и открытом водоразборном кране.
Если не стоит специальная задача накопления воды под давлением, то минимально необходимый объем гидроаккумулятора выбирается из условия ограничения количества включений насоса, поэтому это условие является определяющим.
Установлено, что чем больше момент инерции вращающихся частей насоса, тем более отрицательно влияет режим «пускостановка» на электродвигатель.
Гидроаккумуляторы, имеющие держатель мембраны с отверстием для выпуска остаточного воздуха (кроме модели 100 л), при их первоначальном заполнении водой необходимо дополнительно дооснастить заглушкой с наружной резьбой.
Заглушка приобретается отдельно и устанавливается после полного заполнения гидроаккумулятора водой.
Монтаж гидроаккумулятора (рисунок 5)
ВНИМАНИЕ! Изделие должно быть установлено в отапливаемом помещении. Рекомендуем воспользоваться услугами квалифицированных специалистов, в противном случае продавец и завод-изготовитель не несут ответственности за неисправности, возникшие из-за неправильного монтажа.
Монтаж должен производиться таким образом, чтобы была возможность всестороннего осмотра гидроаккумулятора, имелся доступ к воздушному клапану (ниппелю) и запорной арматуре.
ОГРАНИЧЕНИЯ
- Запрещается использовать гидроаккумулятор для горючих и химически активных жидкостей, а также воды, содержащей абразивные вещества и прочие твердые частицы, которые приводят к интенсивному износу мембраны.
- Необходимо защитить гидроаккумулятор от воздействия влаги и механических повреждений.
- Подключение гидроаккумулятора должно производиться только после промывания скважины и напорной магистрали.
- Не реже одного раза в квартал проверяйте давление воздуха в гидроаккумуляторе, предварительно слив из него воду.
- Не допускается замерзание воды в гидроаккумуляторе.
- Допустимая температура воды от +1°С до +35 °С.
Для обеспечения комфортных условий пользования водой в загородном доме из разных источников, потребуется создание автоматической системы водоснабжения, ее отладка и настройка.
Одним из обязательных элементов в этом случае будет гидроаккумулятор для систем водоснабжения.
Области применения
Гидроаккумуляторы используются в системе водоснабжения частных домов с целью:
- снижения вероятности появления гидроударов в системе;
- защиты насоса от частого включения и выключения, что способствует увеличению его ресурса;
- аккумулирования воды под давлением;
- обеспечения запаса воды при отключении электроэнергии.
Технические характеристики
Для того, чтобы пользователям было проще осуществить подбор, некоторые технические характеристики гидроаккумулятора для воды вынесены в название в виде буквенно-цифрового индекса. Рассмотрим возможный пример обозначения: гидроаккумулятор ВП 24Н:
— Первый индекс дает обозначение компоновки., В данном случае — «В» вертикальная.Если стоит буква «Г», то компоновка горизонтальная.
— Следующий индекс подскажет материал, из которого изготовлен фланец гидроаккумулятора: «П» - пластик, Пк- комбинированный (пластик и латунь), Н – нержавеющая сталь. При отсутствии символа: материал фланца- оцинкованная сталь.
— «24» это общий объем гидроаккумулятора в литрах.
— «Н» это материал, из которого изготовлен корпус, у этой модели — нержавеющая сталь.Отсутствие индекса указывает на то, что материал корпуса – углеродистая сталь.
Параметры | |
---|---|
Max давление, бар | 8 |
Вес, кг | 11 |
Габариты (ВхШхГ), см | 84,0х45,0х45,0 |
Гарантия | 1 год |
Мембрана | Заменяемая |
Назначение | Для холодной воды |
Объем бака, л | 100 |
Производительность, max (л/мин) | Россия |
Рабочая темп., °С | +1...+35 |
Рабочее давление, бар | 2 |
Страна производства | Россия |
Установка | Вертикальный |
Цвет | Голубой |
