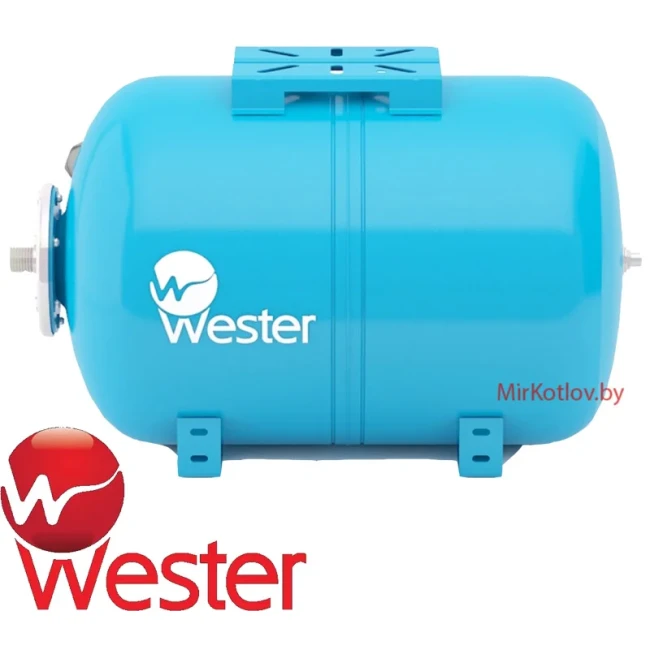

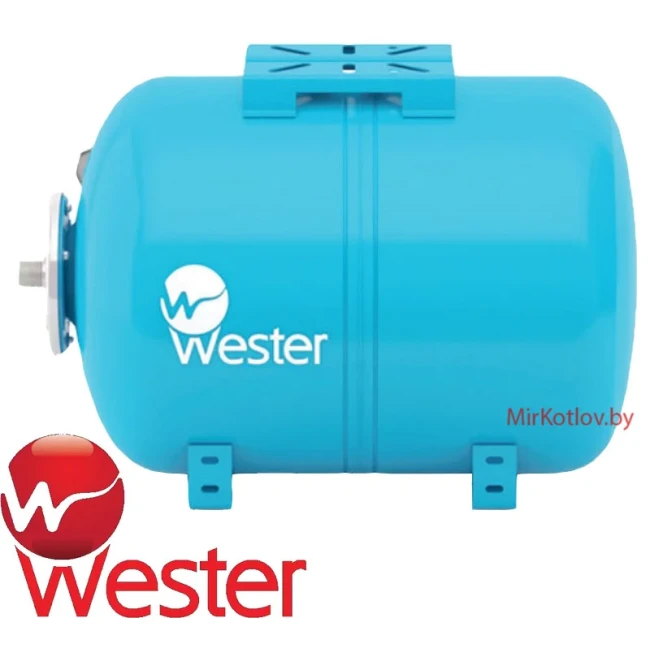

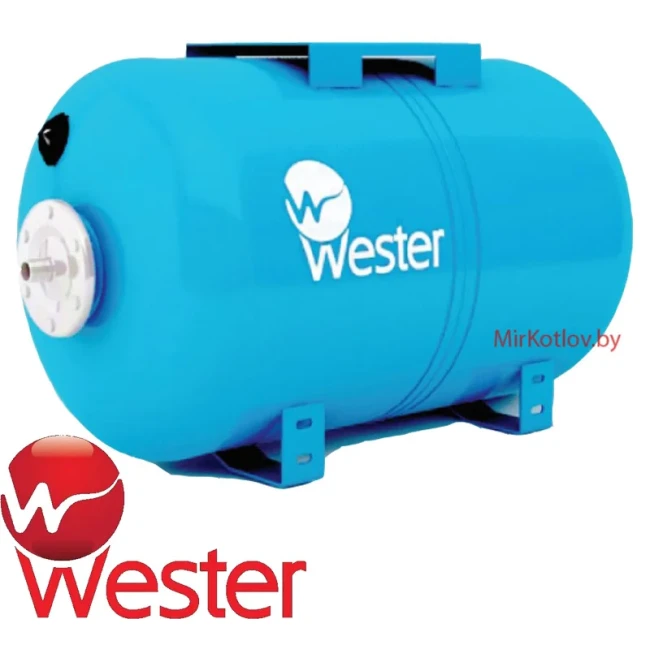

Гидроаккумулятор Wester WAO 50 (горизонтальный)
Особенности гидроаккумулятора Wester WAO 50 литров горизонтальный
При развитии современных технологий редкий хозяин любой постройки, где существуют индивидуальные системы водоснабжения и обогрева обходится без новейших гидроаккумуляторов . В народе их почему-то еще называют расширительными баками, хотя функция накопления избыточного давления воды в системе это только одна из функций этих чудо-агрегатов.
Помимо забора «лишней» воды из системы при ее нагреве, резком повышении давления и других непредвиденных случаях, гидроаккумуляторы:
- поддерживают постоянное рабочее давление;
- предотвращают или демпфируют гидроудары при включении насосов и других агрегатов, закольцованных в общем контуре;
- способствуют сбережению насосов от влияний водных ударов и уменьшают количество их включений, беря на себя поддержку давления в системе. Что в свою очередь увеличивает срок безаварийной работы этих агрегатов;
- компенсируют различные технологические протечки, что ведет к экономии расхода водных ресурсов.
Гидроаккумуляторы российского бренда Wester имеют ряд технических и технологических особенностей в этой группе товаров:
- во всех этих изделиях применяется нержавеющая или легированная сталь, покрытая антискольной эмалью, совершенно безопасной для человеческого организма;
- мембраны внутри бака изготавливаются из специальной экологически чистой резины типа EPDM, выдерживающей температурные изменения в системе от +1 до +1000 С;
- все корпуса гидроаккумуляторов, не зависимо от объемов и вариантов крепления могут выдержать внутреннее давление в баке до 10 бар, а в воздушной полости – до 1,5;
- собираются баки различных объемов – 24, 50, 80, 100 и 150 л, горизонтального и вертикального расположения с технологическими кронштейнами для установки, насосов, манометров и отводов выпускных клапанов. Вес таких агрегатов может колебаться от 11,6 до 18,4 кг;
- диаметр входных штуцеров у самых маленьких агрегатов составляет 3/4 , а с 80-ти литров – 1 дюйм.
Особенности гидроаккумулятора 50 литров
Мы все знаем, что любая даже самая небольшая водопроводная или тепловая система не может быть безопасной, и не может работать эффективно без наличия гидроаккумулятора. Эти агрегаты изготавливаются несколькими самыми популярными фирмами: Omnigena, Wester, UNIPRESS и другими.Для определения необходимого объема гидроаккумулятора (V) для Вашей системы достаточно знать:
- Средний расход воды в кубометрах в час (Q);
- Среднее значение давления вовремя во время включения и выключения насоса в бар (Dp);
- Минимальную величину давления воды в системе при включении насоса (Pвкл.);
- Максимальное значение включений насоса в час (Nmax);
- Значение коэффициента подпора бака (К=0,9).
Теперь по формуле V = ((Q . 1000. (1 + (Pвкл.) + D p)/44. Nmax . Dp)/1/k можно вычислить нужный объем гидроаккумулятора.
Обычно все баки в 50 литров изготавливают всеми фирмами из углеродистой стали, покрывая ее чистой эмалью, которая не боится ударов. Такие аккумуляторы выдерживают давление до 10 атм.
Мембрана готовиться из этиленпропиленовой резины EPDM , признанной как самая чистая для сосудов пищевого применения, она выдерживает температуру в диапазоне +1-+1000 С и очень эластична.
Размеры бачков – 540х345 мм. Все они снабжены входными отверстиями в 1 дюйм.
Как выбрать гидроаккумулятор
Гидроаккумуляторы, как известно, накапливают (аккумулируют) под давлением жидкости в системах водоснабжения и отопления, одновременно отбирая излишки давления в трубопроводах и гася разного вида гидроудары, которые могут возникать при работе различных агрегатов.
Обычно их ставят параллельно к основной системе, на ответвлении трубопровода. Гидроаккумуляторы в просторечье еще называют «расширительными бачками», но это не совсем так, так как у них более универсальные задачи:
- создают условия для аккумулирования жидкости при занятии дополнительных объемов в системе при температурном расширении и избыточном напоре;
- уменьшают разрушительное воздействие гидравлических ударов в системе трубопроводов, которые могут возникать при начале или окончании работы насосных установок, котлов и других агрегатов;
- возвращать необходимый рабочий объем жидкости в систему при плановой и нештатной ситуации и компенсировать необходимое ее количество при технологических и аварийных протечках.
Гидроаккумуляторы по технологическим показателям могут применяться как в системе водоснабжения, так и в отопительном контуре зданий.
Мы уже говорили о функциях, которые выполняет гидроаккумуляторы в системе водоснабжения домов и малых производств. Эти «синие бачки», конечно, с успехом можно применять и в системах отопления, но нужно учитывать возможность резиновой мембраны переносить действие высоких температур.
Технические критерии, на которые нужно обращать внимание при выборе гидроаккумулятора, коротко можно сфокусировать на нескольких параметрах рабочей сети:
- объем накопителя гидроэнергии должен полностью соответствовать суточному потреблению жидкости в водяной системе строения или комплекса зданий;
- конструктивно в гидроаккумуляторе должна применяться резина, обеспечивающая экологическую чистоту воды для питья или выдерживать действия повышенных температур в системах отопления;
- бак гидроаккумулятора выбирается не только по величине накопленной жидкости, но и по способности выдерживать давление в системе на несколько величин превышающее расчетное.
Что такое гидроаккумулятор
Гидроаккумулятор – это закрытая емкость из прочного материала (желательно, не реагирующего с водой металла или тщательно защищенного прочной эмалью), имеющая возможность накапливать гидравлическую энергию, которую можно возвратить в систему в нужное время.
Гидроаккумуляторы разделены на классы по их способу накопления гидроэнергии:
- гидроаккумуляторы механического накопления гидроэнергии;
- гидроаккумуляторы пневматического накопления гидроэнергии.
Каждый из этих классов квалифицируется на подклассы: механические гидроаккумуляторы бывают грузовые и пружинные, а пневматические – только за счет сжатия газа, отделенного от жидкости специальной мембраной.
В быту, в основном, применяются пневмоаккумуляторы из-за их практичности, простоты устройства, высокого энергонакопления при малых объемах и не сложных правилах эксплуатации и обслуживания.
Пневматические гидроаккумуляторы могут быть сконструированы с различными энерго накапливающими устройствами внутри емкости:
- с поршнем, который будет сжимать при поступлении жидкости, и возвращаться в исходное положение при подаче ее из аккумулятора;
- с баллонами газа;
- с эластичными мембранами;
- с применением сильфонов – гофрированных прочных мембран, способных возвращаться в исходное положение без остаточных конфигурационных потерь.
Гидроаккумуляторы на пневматической основе могут выполнять следующие задачи:
- аккумулировать гидравлическую энергию;
- питать подсоединенную систему при возникновении нештатной или аварийной ситуации, когда прекращается подача жидкости от основного источника;
- уравновешивать противостоящие силы и нагрузки в гидросети;
- компенсировать технологические утечки жидкости;
- компенсировать необходимый рабочий объем жидкости в системе;
- демпфировать (гасить) гидроудары от любых пульсаций в магистрали;
- своими сглаживающими свойствами продлевать сроки службы системных насосов
Купить гидроаккумулятор Wester WAO 50 литров в интернет-магазине
Параметры | |
---|---|
Вес, кг | 9,4 |
Высота, мм | 382 |
Давление воздушной полости, бар | 1,5 |
Диаметр бака, мм | 365 |
Диаметр рабочего штуцера, ' | 1 |
Длина, мм | 595 |
Исполнение | горизонтальное |
Макс. температура жидкости, °С | +100 |
Максимальное рабочее давление, бар | 10 |
Материал | пищевая резина EPDM |
Материал бака | сталь |
Материал фланца | металл |
Мембрана | сменная |
Модель | WAO50 |
Объем бака, л | 50 |
Подключение cтиральной машины | боковое |
Популярность | 500 |
Производительность, max (л/мин) | ООО «Импульс пром». МО, район Красногорск ул.Промышленная, д.3, стр.7 |
Сервисный центр | ООО 'ВалериГарант' 220073, г. г. Минск, ул. Гурского, 37, пом. 2Н Моб.: 8 029 626 86 76 (Велком), 8 029 733 46 26 (МТС) ООО 'Аквабрег' г.Минск, ул.Карвата, д.72 т/ф: (017)287-59-77 |
Страна производства | Россия |
Страна разработки | Россия |
Температура теплоносителя, C max | 100 |
Температура теплоносителя, C min | -10 |
Присоединительный размер, мм | 25 (1') |
Срок гарантии (мес) | 12 |
