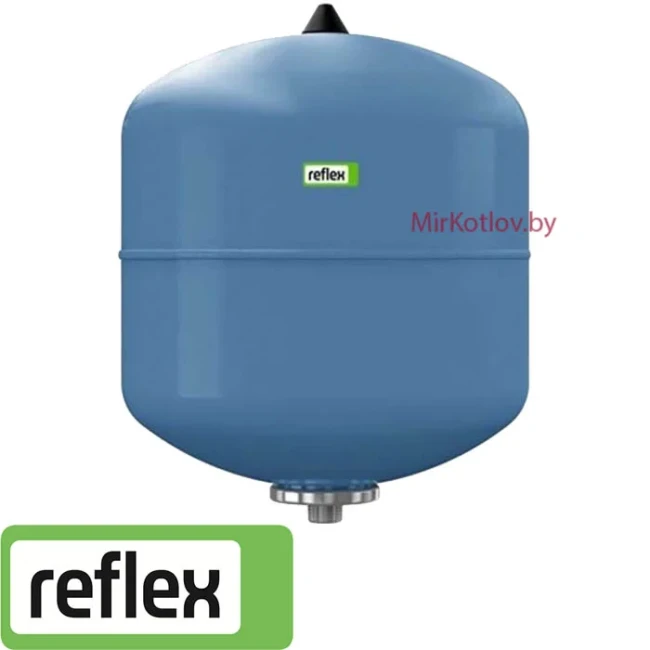

Мембранный расширительный бак Refix DE 8 (для ГВС)

Мембранный расширительный бак Refix DE 8 (для ГВС)

Технические характеристики:

• Полезная емкость: 8 л.;

• Предварительное давление: 4 бар
• Макс. избыточное давление: 10 бар;
• Макс. рабочая температура: 70 °С;
• Присоединение: 3/4";
• Размер (высота): 320 мм.;
• Диаметр: 206 мм.;
• Вес: 2 кг.

Описание

Мембранный расширительный бак Refix DE 8 представляет собой напорный расширительный бак, используемый в закрытых системах водоснабжения и в системах горячего водоснабжения для компенсации увеличения объема воды, возникающей при изменении температуры жидкости (охлаждение или нагрев). Мембранный бак изготовлен из высококачественных материалов, имеет полимерное покрытие и насыщенный синий цвет.

Конструкция

Расширительный бак (цилиндрическая емкость) разделен мембраной на две части — камеры. Одна часть (воздушная камера) заполнена предварительно закачанным под давлением воздухом, другая часть (водяная камера) предназначена для воды.

Для того чтобы повесить расширительный бак на стену, необходимо приобрести крепление REFLEX. (в комплект не входит)

Настенный крепеж REFLEX для баков 8–25 литров (7611000)

Принцип действия

При нагреве избыточный объем воды поступает в бак, что приводит к сжатию находящегося по другую сторону мембраны газа. В результате как в самом баке, так и во всей системе давление повышается незначительно, не вызывая резкого увеличения давления. При охлаждении вода из бака возвращается обратно в систему под давлением со стороны газа.

Отличительные особенности

• горячее и холодное водоснабжение

• полимерное покрытие
• резьбовое подсоединение
• эргономичный дизайн

Преимущества

Герметичность и подвижность мембраны поддерживает одинаковое давление в водяной и газовой камерах, что предохраняет систему от разгерметизации. Водяная камера-мембрана, изготовленная из износостойкого резинового материала, исключает контакт воды с металлической поверхностью корпуса бака.

Монтаж

Расширительный бак подсоединяется к системе водоснабжения через запорную арматуру, защищенную от случайного отключения бака от системы. Возможна установка мембранного бака как в качестве основной емкости, так и в качестве дополнительной.

Уход за прибором

Ежегодно следует проводить профилактический осмотр бака с проверкой начального давления в его воздушной камере и давления воды в системе.

Применение

Мембранный расширительный бак Refix DE 8 широко используется в закрытых системах водоснабжения, в системах горячего водоснабжения либо для компенсации теплового расширения, либо для компенсации гидроударов в системе водоснабжения.

Гарантия качества

Качество мембранного бака Reflex подтверждено Сертификатом соответствия, выданным Органом по сертификации отопительного оборудования «Санрос» (добровольная сертификация).

Эксплутационные ограничения:

• максимально допустимое избыточное рабочее давление - 10 бар;

• максимально допустимая рабочая температура — 70°С.
