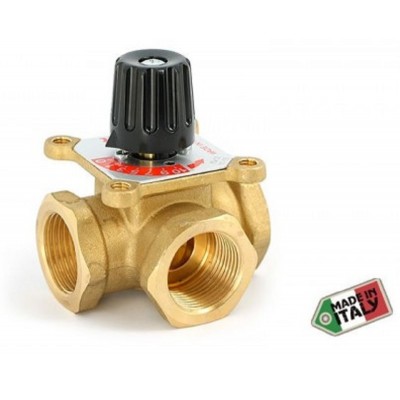

Клапан смесительный UNI-FITT В 11/4 3-ходовой, Kvs 15

Трёхходовой 3-х ходовой клапан смесительный UNI-FITT В 11/4 3-ходовой, Kvs 15 арт. 360G1550

Трёхходовой 3-х ходовой смесительный клапан Uni-Fitt 1" 1/4 Kvs 15 (артикул 360G1550) предназначен для применения в качестве смесительного или разделительного клапана в системах отопления. Управление клапаном может осуществляться как вручную, так и с помощью сервопривода.

Номинальный пропусктная способность клапана (Kvs) составляет 15 м3/час. Весит изделие 790 г.

Условия эксплуатации

3-ходовые смесительные клапаны Юни-Фитт разрешается применять в системах отопления с температурой рабочей среды от 0°С до +110°С и рабочим давлением до 10 бар.

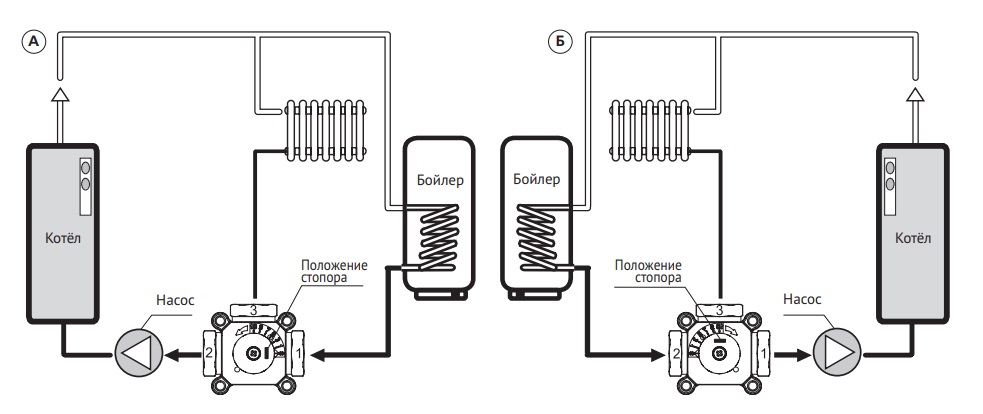

Трехходовой смесительный клапан может устанавливаться как для правостороннего режима работы, так и левостороннего. C завода клапан поставляется с настройкой для подключения по схеме А. Для выбора правостороннего или левостороннего режима необходимо снять рукоятку, индикаторную пластину и повернуть стопорное кольцо в соответствующую сторону.

Конструкция

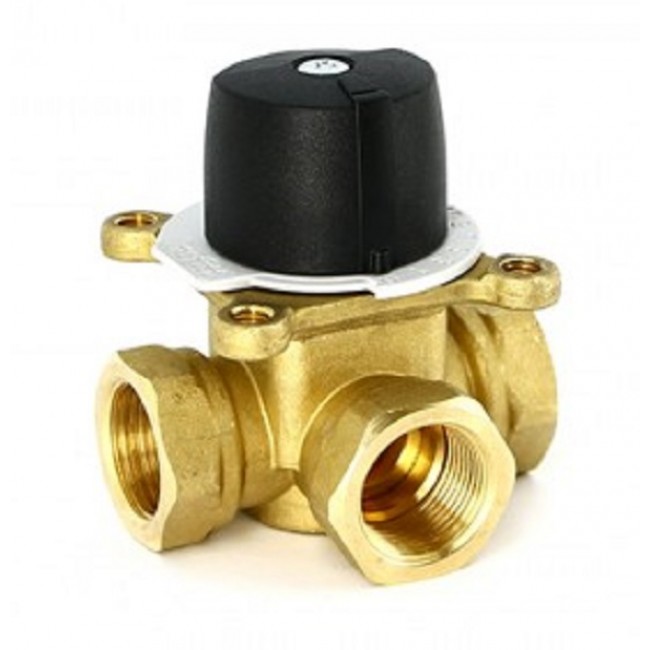

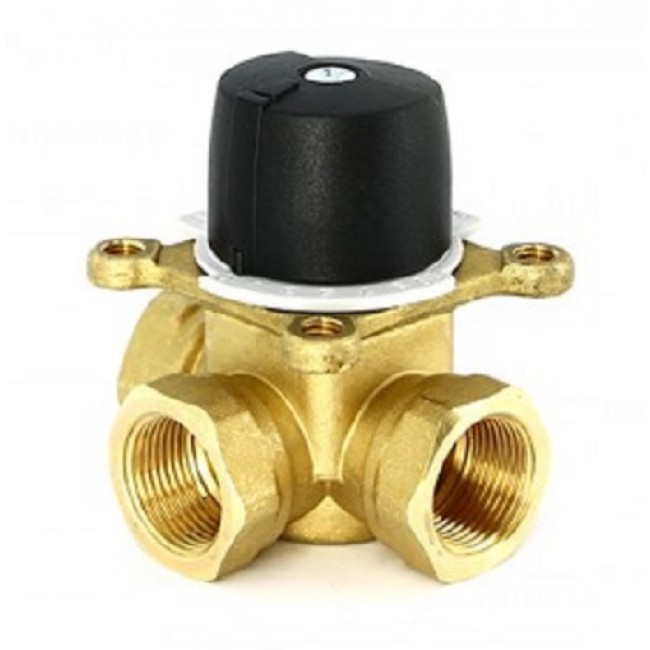

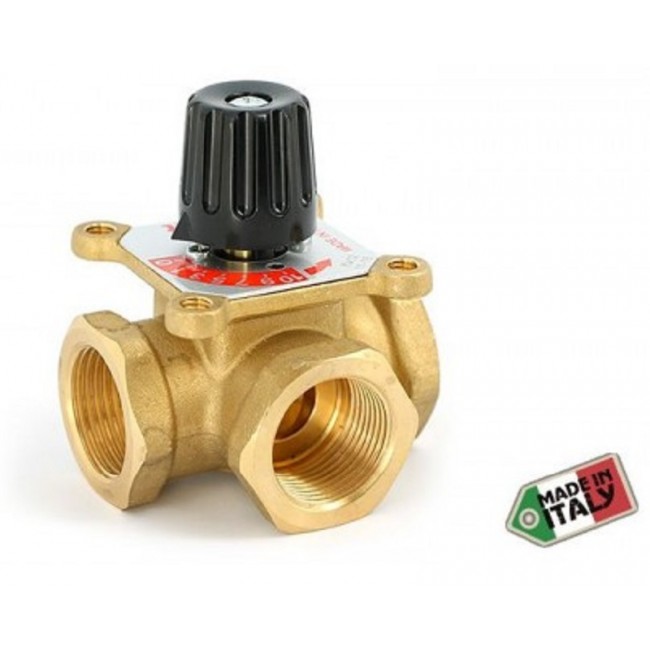

3-ходовой клапан Uni-Fitt 1 1/4" состоит из латунного корпуса с тремя патрубками с внутренней резьбой 1 1/4, заслонки, седла для сервопривода, индикаторной пластины с градацией 0, 3, 5, 7, 9, 10 и рукоятки. Герметичность обеспечивается уплотнительными кольцами из EPDM. Поворачиваясь, заслонка перекрывает один из боковых выходов, одновременно открывая центральный, и наоборот. Рабочий ход заслонки 90°. Клапан не требует техобслуживания. Смеситель не обеспечивает герметичное перекрытие потоков.
