Гребенка для радиаторов DURO System E-D/S-RN-ZR-4 выхода

Гребенка (Коллектор) для радиаторов отопления DURO System E-D/S-RN-ZR-4 выхода

Коллекторные распределительные блоки типа DURO System E-D/S-RN-ZR-4 выхода – предназначены для улучшения производительности систем отопления зданий, за счет равномерного распределения теплоносителя по контурам.

Коллекторы могут использоваться как в домах индивидуальной застройки, так и в системах отопления многоквартирных жилых зданий, где требуется распределение потока теплоносителя между помещениями на этаже многоквартирного многоэтажного жилого или административного здания.

Коллекторные блоки выполняют следующие функции:

• независимое друг от друга присоединение контуров системы отопления и распределение по ним теплоносителя;
• гидравлическая балансировка системы в пределах квартиры, обслуживаемой одним коллекторным блоком;
• регулирование температуры воздуха в отапливаемых помещениях;
• удаление воздуха из системы отопления и ее дренаж;
• отключение отдельных контуров и системы отопления в целом.

Благодаря многофункциональности коллекторных блоков в отапливаемых помещениях создаются не только комфортные условия для пребывания людей, но и значительно увеличиваются сроки службы оборудования и систем теплоснабжения

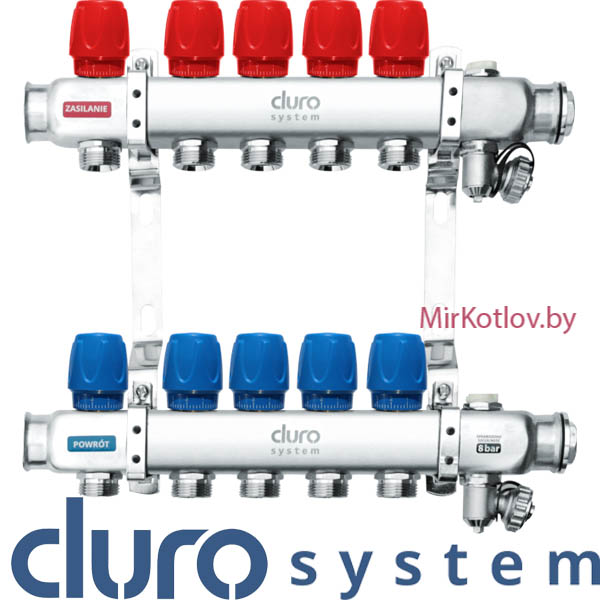

Устройство коллекторного блока

Распределительный коллекторный блок тип DURO System состоит из подающей и обратной гребенок, каждая из которых имеет от 2 до 12 выходов. Подающая гребенка имеет возможность отключения (перекрытия) каждого отдельного контура системы отопления или теплого пола, для чего оснащается запорно-регулирующими клапанами.

Обратная гребенка оборудуется так же запорно-регулирующими клапанами с предварительной настройкой пропускной способности. Терморегулирующие клапаны могут быть автоматизированы с помощью термоэлектрических сервоприводов.

Для ограничения расхода теплоносителя на каждый отвод выполняется предварительная настройка пропускной способности.

Коллекторы могут быть укомплектованы шаровыми кранами для отключения от системы отопления, а также спускными кранами и ручными или автоматическими воздушными клапанами, устанавливаемыми в конце каждого коллектора. На данном коллекторе (гребенке) установлены механические спускные клапаны.

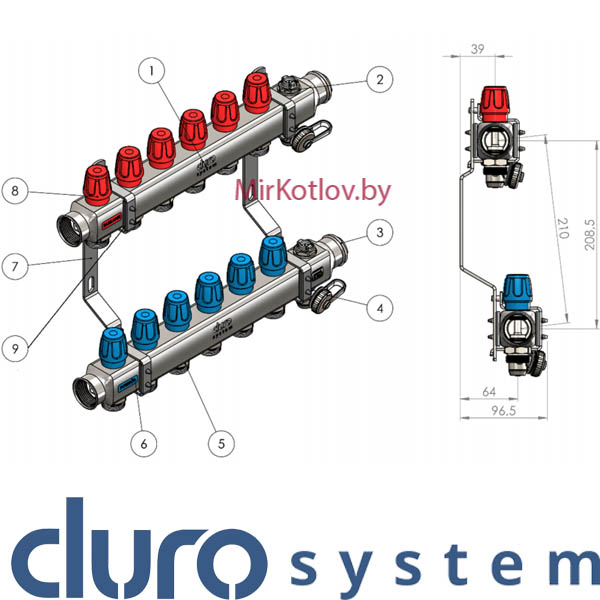

1. Коллектор обратной линии.
2. Воздухоотводчик механический. (Служит для удаления из системы воздуха и газов).
3. Разъем подключения труб или смесительного узла.

4. Дренажный кран. (Кран служит для заполнения или опорожнения системы).
5. Переходной ниппель под Евроконус 3/4". (Ниппель имеет с одного конца седло для настроечного клапана, с другого – профиль «евроконус» для присоединения трубопроводов)
6. Коллектор подающей линии.
7. Комплект кронштейнов. (Для крепления коллекторов)
8. Ручка регулирующего клапана. (Клапан плавно перекрывает поток под воздействием ручки или электротермического сервопривода (в комплект не входит)).
9. Резиновые вставка для гашения вибрации коллектора.

Технические характеристики:

• Количество выходов - 4 шт.
• Материал изготовления - нержавеющая сталь
• Область применения - радиаторная разводка
• Регулировка каждого контура - Да, возможно
• Страна бренд - Польша
• Производитель - Duro System
• Температура работы: -10°C -120°C
• Номинальное давление - 10 бар
• Расстояние между коллекторами - 210 мм

Коплектация:

• коллектор оснащен воздухоотводчиками (механические)
• крана для слива из нержавеющей стали
• заглушки
• вентилями синего и красного цвета
• адаптерами под евроконус на 3/4"
• крепления
