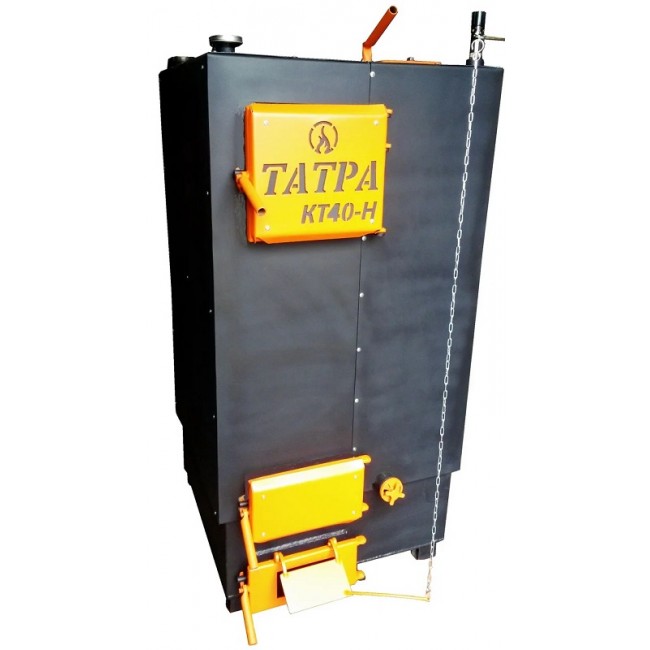

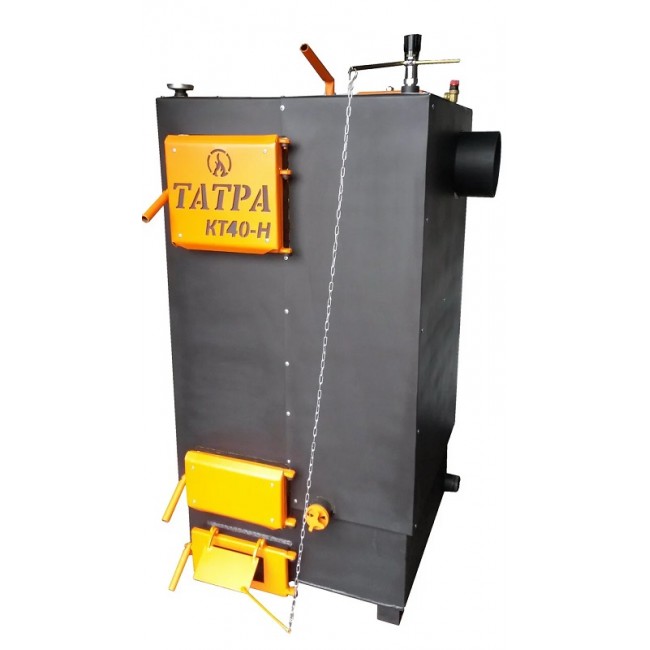

Шахтный котел длительного горения Татра КТ40-Н (40 кВт)

Шахтный котел длительного горения Татра КТ40-Н (40 кВт, сталь 6 мм)

Один из наиболее эффективных и экономичных твердотопливных котлов длительного горения. Гарантия производителя 3 года. Срок эксплуатации 15 лет. Время между загрузками при хорошем качестве топлива от 8 до 24 часов.

• Котел работает на твердом топливе. Рекомендуемая площадь нагреваемого помещения 250 - 350 м2. До 900 м3.
• Габаритные размеры длина/ширина/высота---920/720/1350 мм.
• Глубина топки (длина загружаемых поленьев) - 550мм.
• Объем топки 200 литров.
• Материал низколегированная котловая сталь 09Г2С толщиной не менее 6мм.
• ПОЛЕЗНАЯ ПОВЕРХНОСТЬ КОНТАКТА ТЕПЛОНОСИТЕЛЯ С ДЫМОВЫМИ ГАЗАМИ ВНУТРИ ТОПКИ КОТЛА - 4,3 м2.
• Оснащен системой дожига дымовых газов в теплообменнике.

В комплектацию входит механический регулятор тяги либо электронный блок управления с вентилятором наддува, позволяющий держать температуру котла в заданных параметрах.

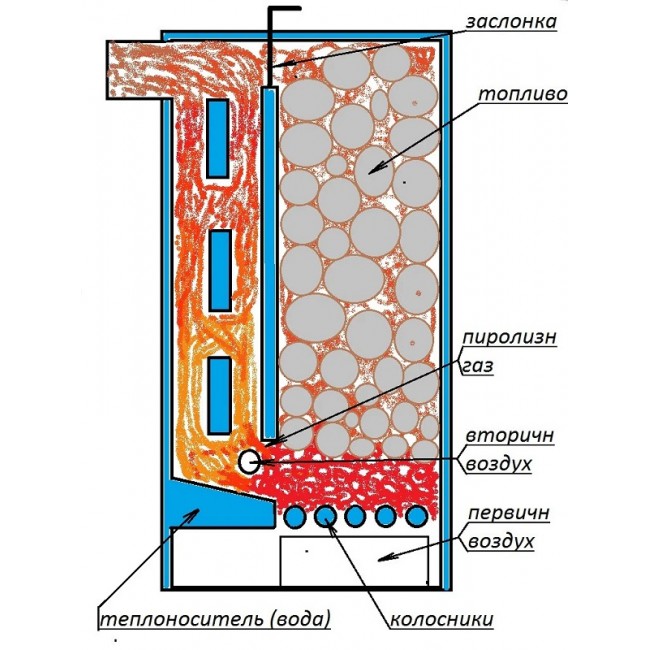

Особенностью данной модели является боковое расположение теплообменника - дымовые газы движутся в топке не с низу вверх, а с низу от поддувала в сторону к теплообменнику. Теплообменник состоит из полой перегородки и набора котловых труб. В горении участвует только нижний ряд дров с переизбытком кислорода, а топливо расположенное выше зоны горения постепенно, по мере сгорания нижнего, опускается вниз.Таким образом процесс горения постоянен, так как в нем участвует одно определенное количество дров с достаточным количеством воздуха для полного сгорания топлива и образующихся пиролизных газов.

Повышенная эффективность водонагревателя достигнута путем максимального использования пространства внутри котла, полностью охлаждаемая топка со всех сторон, окруженная полыми стенками с теплоносителем, расположение всех элементов в боковом теплообменнике рассчитано на полную отдачу тепла от продуктов сгорания. Все твердотопливные котлы  Татра оснащены охлаждаемыми колосниками, не требующими замены на протяжении всего периода эксплуатации. Рабочее давление до 1,3 атм. Максимально-допустимое давление при испытании 3 атм. Котел состоит из двух основных частей ― камера сгорания и теплообменника. Камера сгорания или, вернее, топка в пиролизных котлах состоит из двух секций: камеры загрузки и камеры сгорания. В первой камере (загрузки) топливо сгорает медленно и пиролизуется, образовывая при этом газы, которые в камере сгорания (второй) под воздействием приточного воздуха разгораются, выделяя основное тепло для нагрева воды в контуре. По своей сути пиролизные котлы являются экономическими так как в нем сгорают все составляющие топлива. Помимо этого, процесс горения у котлов такой мощности происходит в течении от 8 часов до 24 часов, в зависимости от способа подачи воздуха. Для сравнения у обычных твердотопливных котлов, работающих на древесном топливе, это время составляет порядка 3 часов. Недостатком этого типа котлов является их более высокая стоимость по сравнению с обычными, сложность конструкции и высокая требовательность к влажности дров. Но благодаря тому, что у данной модели вторичный воздух подается не через форсунку, как в стандартном газогенераторе, а при помощи газифицирующей трубки, мы немного снизили качество дожига пиролизных газов, но при этом нам удалось также значительно снизить требования к качеству сжигаемого топлива. Поэтому данный котел может работать на одной закладке топлива как хороший газогенератор 8 и более часов, а основной вид топлива, которое он потребляет не дрова технической сушки, а обычная древесина, подвергнутая естественному старению под навесом в течении года и более.

Водонагреватель оснащен вертикальной топкой глубиной 550мм и высотой 1000мм..

Эксплуатация котла.  При растопке в верхней части котла открывается первичная заслонка дымовые газы проходят через загруженные дрова, через 5-10 мин. заслонку необходимо закрыть, таким образом котел переводится из растопочного в рабочий режим. Дымовые газы начинают проходить через раскаленные угли, разлагаются на горючие составляющие, после попадают в зону дожига, где добавляется немного свободного кислорода, они воспламеняются и догорают в теплообменнике.  В рабочем режиме в горении участвует только нижний ряд дров с переизбытком кислорода, а топливо, расположенное выше зоны горения, разлагается на горючие газы и постепенно, по мере сгорания нижнего, опускается вниз. Таким образом процесс горения постоянен, так как в нем участвует одно определенное количество топлива с достаточным количеством воздуха для полного сгорания топлива и образующихся горючих газов.

Вторичная подача регулируется при запуске котла или при смене вида топлива. Все внутренние поверхности котла, контактирующие с огнем или раскаленными дымовыми газами, охлаждаются теплоносителем, что существенно увеличивает срок службы-до 15 лет ежегодной эксплуатации. Котел оснащен охлаждаемыми колосниками, не требующими дополнительного обслуживания или замены на протяжении всего периода эксплуатации.

Оптимальная конструкция позволяет максимально эффективно использовать загружаемое топливо, на одной полной загрузке топки, котел может работать, 8 и более часов без дозагрузки. При установке котла в здании с качественным утеплением площадью от 150 до 250 м2   время между загрузками при качественном топливе-составит 12 и более часов. Также большим плюсом данной модели является то, что она разработана нашими конструкторами специально для нашего топлива ― низкого качества с повышенной влажностью. Таким образом, если использовать сырые дрова, водонагреватель, за счет нижнего интенсивного горения подсушивает верхние влажные дрова и когда те опускаются в зону горения, то их влажность уже находится в допустимых для нормального сжигания параметрах, но при этом естественно не происходит газификация топлива, что уменьшает интервал между загрузками. Также высокая влажность топлива приводит к образованию конденсата на внутренней поверхности котла и дымохода, что сказывается на сроке эксплуатации котла.

Так как котел является полностью охлаждаемым, то срок службы котла не менее 15 лет, при соблюдении правил эксплуатации.
