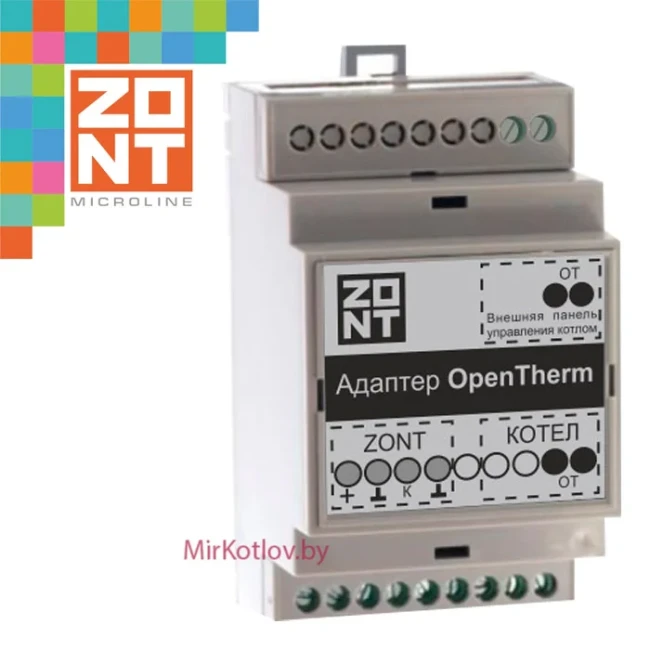

Адаптер OpenTherm (724)

Адаптер OpenTherm (724) подключения ZONT к газовым котлам по цифровой шине OpenTherm

Традиционно газовый котел управляется очень просто. Он либо включается либо выключается от комнатного термостата. Такое управление называется двухпозиционным. Для поддержания заданной температуры в помещении он будет это делать периодически.

Такие частые циклы включения отрицательно сказываются на ресурсе котла и главное, на его экономичности. Действительно, включаясь на полную мощность, котел быстро доводит температуру воды до максимальной. Однако, полная мощность означает и максимальные тепловые потери на пути от котла до потребителя. Поэтому современные газовые котлы переходят на новый режим управления с модуляционной горелкой. Такая горелка может плавно управлять потреблением газа. Режим управления становится плавным, значит - экономичным.

Чтобы полностью использовать возможности модуляционной горелки предназначен Интерфейс OpenTherm. С его помощью взаимодействие термостата с горелкой котла осуществляется по протоколу стандарта OpenTherm® и каждые несколько секунд передается корректирующий сигнал о требуемой в данный момент мощности горелки. Кроме того, по протоколу OpenTherm® можно получать от котла информацию о его состоянии и технические параметры, что очень важно для сервисного обслуживания.

Очевидная польза от такого управления — термостат не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения, «приспосабливая» ее к текущей потребности в тепле, то есть к фактическим теплопотерям помещения. Термостат постоянно вычисляет, насколько именно фактическая температура отклонилась от заданной, и чем больше эта разница, тем большую мощность горелки он командует развить котлу. Для котла и для КПД отопительной установки в целом это значительно лучше, чем простое периодическое включение и выключение: непрерывно работать на пониженной мощности экономически намного выгоднее.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЯ OpenTherm

• Напряжение питания - 10-28В
• Максимальный потребляемый ток - 30 мА
• Интерфейс подключения к газовому котлу - OpenTherm® V2.2
• Интерфейс подключения к термостату - Цифровой, однопроводный
• Температурный диапазон работы от -30 до +55 °С
• Время выхода на рабочий режим не более 5 сек
• Средний срок службы - 7 лет
• Габаритные размеры - 90 х 50 х 55 мм
• Масса не более 0,100 кг
• Корпус на DIN рейку типоразмер 3
• Гарантия 12 месяцев

GSM-термостат ZONT с Адаптером OpenTherm за отопительный сезон экономит до 30% расходов на отопление за счёт:

• Экономии энергии при работе котла по расписанию;
• Экономии энергии за счет эффективного использования модуляционной горелки;
• Увеличения ресурса работы котла;
• Эффективного дистанционного управления котлом;
• Эффективного дистанционного обслуживания котла.

Термостат при подключении через Интерфейс OpenTherm управляет мощностью котла за счет периодической коррекции мощности горелки и обеспечивает контроль параметров его работы и технического состояния. При возникновении неисправности (Аварии) котла, код ошибки и его расшифровка передаются термостатом для отображения в web-сервисе.
