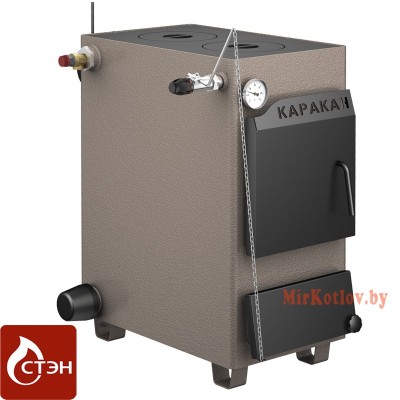

Твердотопливный котел СТЭН КАРАКАН 14ТПЭ 3
Твердотопливный котел СТЭН КАРАКАН 14ТПЭ 3 (Одноконтурный)
Котел Каракан 14ТПЭ 3 предназначен для обогрева жилых и производственных объектов.
- Корпус котла сварной, из стали толщиной 3 мм.
- Покрытие: полимерно-порошковое, цвет коричневый.
- Имеется варочная плита с двумя конфорками.
- Возможна установка автоматического регулятора тяги.
- Подключение подачи и обратки – универсальное (справа и слева).
- Предусмотрена возможность установки блока ТЭНов.
- Для управления ТЭНами предназачены пульты ПУЭ и терморегуляторы производства ГК СТЭН.
Электричество используется в качестве резервного топлива. Котёл с индексом «П» оснащён варочной плитой с увеличенной конфоркой, которая позволяет загружать через неё уголь. Котёл с индексом «В» оснащён вторым водяным контуром из нержавеющей стали, предназначенным для оборудования системы бытового горячего водоснабжения (ГВС).
МАРКИРОВКА КОТЛОВ КАРАКАН
- Первое число – мощность котла при работе на угле (антрацит), кВт
- Т – котёл работает на твёрдом топливе (в базовой комплектации)
- П – котёл оснащён варочной плитой
- Э – котёл работает на электричестве (опционально)
- В – котёл оснащён проточным водонагревателем (вторым контуром)
- Последнее число – рабочее давление в котле, атм (атмосфера)

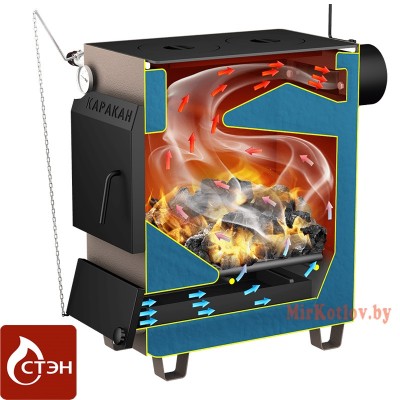

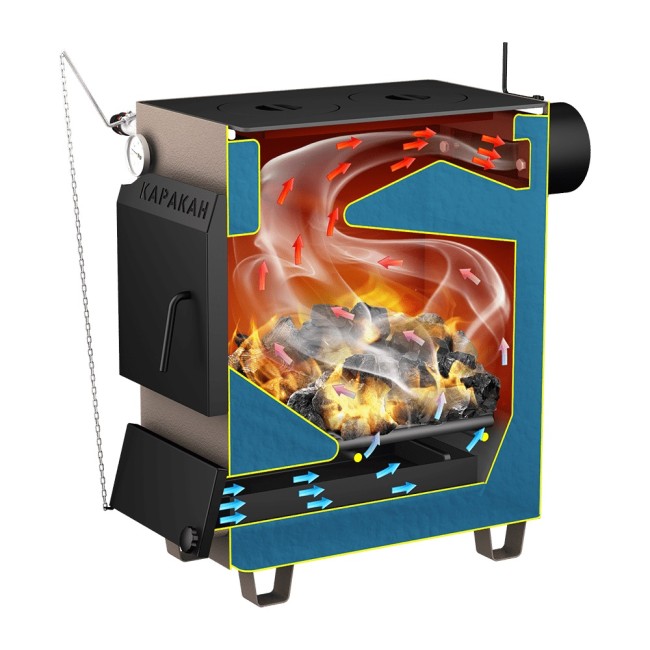

Устройство котла в базовой комплектации показано на (рисунке 1.)
- Корпус цельносварной, с двойными стенками из 3-миллиметровой листовой стали, образующими водяную рубашку и топочную камеру.
- В нижней части топки размещен чугунный колосник с живым сечением около 30%; в верхней части – водоохлаждаемый козырёк.
- Под колосником находится зольная камера с зольным ящиком.

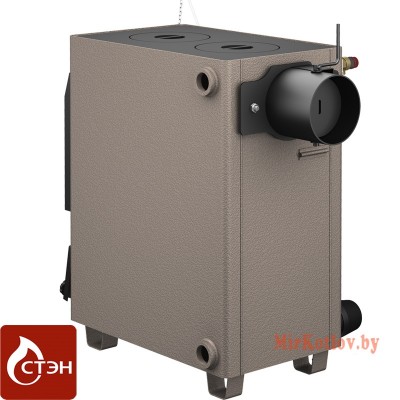

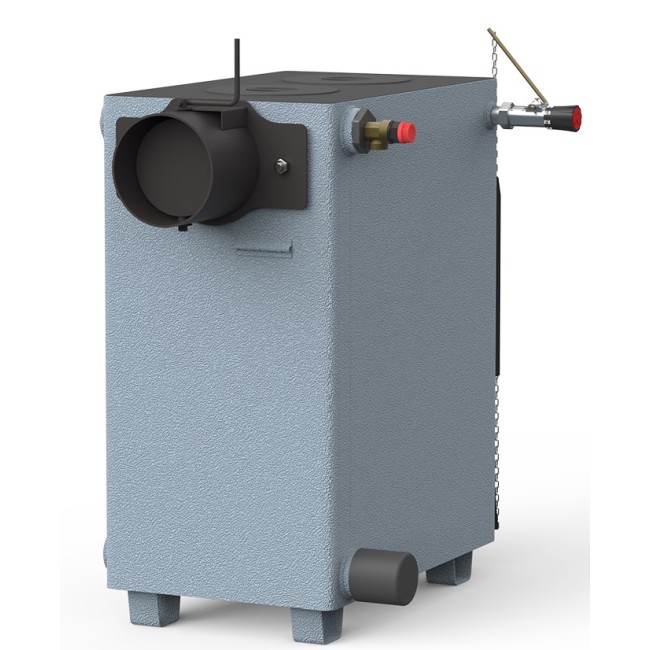

- Выход дымохода расположен на задней стенке котла. Присоединение котла к дымовой трубе производится через съёмный дымоход. Котел укомплектован съёмным горизонтальным дымоходом круглого сечения КГ 2 (для монтажа с трубой Ø150 мм).

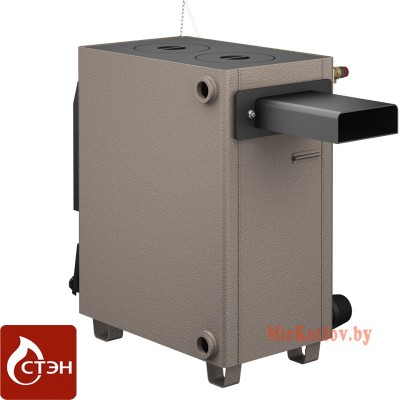

- Конструкция котла позволяет использовать другие съёмные дымоходы: горизонтальный дымоход прямоугольного сечения ПГ 2 (для монтажа с кирпичной дымовой трубой) и вертикальный дымоход круглого сечения КВ 2 (для монтажа с круглой вертикальной стальной дымовой трубой) – см. дополнительную комплектацию для котла.
- Верхняя панель котла – варочная плита с увеличенной конфоркой.
- По желанию потребителя на котёл можно установить регулятор тяги (поз.7). Крепление для цепи регулятора находится на дверце зольника. В отсутствие регулятора отверстие поз.7 герметизируется заглушкой G ¾" (заглушка входит в комплект котла).
- На боковых панелях котла расположены патрубки поз.9 для монтажа подающей магистрали системы отопления.
- В один из патрубков поз.9 устанавливается предохранительный клапан, через футорку G1½" – G½". Футорка и клапан - в дополнительной комплектации. Порог срабатывания клапана 3 атм.
- На боковых стенках находятся два одинаковых патрубка поз.5, один из которых – для монтажа обратной магистрали системы отопления, а во второй можно установить ТЭНБ (для поддержания положительной температуры теплоносителя, во избежание размораживания отопительной системы в холодное время года). В отсутствие ТЭНБ свободное отверстие поз.5 перекрывается заглушкой G 1½".
- Для контроля и управления работой ТЭНБ рекомендуется использовать пульт управления электронагревателями (ПУЭ). Скоба поз. 20 для установки датчика температуры ПУЭ находится на задней стенке котла. ТЭНБ и ПУЭ входят в дополнительную комплектацию котла.
- Корпус котла должен быть заземлен. Место крепления заземления находится на одной из ножек котла.
- В двухконтурных котлах на задней стенке находятся резьбовые фитинги (поз.21) для монтажа системы горячего водоснабжения (ГВС).
Характеристики СТЭН КАРАКАН 14ТПЭ 3:
- Номинальная мощность: 14 кВт
- Отапливаемая площадь (при высоте потолка до 2.7м), не более: 140 м²
- КПД, при работе на угле, (антрацит): 75 %
- Рабочее давление: 3 атм
- Объем водяного контура котла: 50 литров
- Температура теплоносителя на выходе из котла: 95°С
- Теплоноситель: вода, антифриз
- Установка ТЭНБ: да
- Подключение к системе отопления (подача): G 1¼”
- Подключение к системе отопления (обратка): G 1¼”
- Регулятор тяги: да
- Варочная плита: двухконфорочная
- Дымоход котла: круглый, горизонтальный, сьемный, на задней стенке
- Присоединяемый дымоход (стальной рекомендуемый): Ø150 мм
- Глубина (глубина с дымоходом) х Ширина × Высота: 630(760)×370×730
- Глубина топки: 500 мм
- Масса: 88 кг
- Гарантия: 5 лет
Характеристики (ТК) | |
---|---|
Бренд | СТЭН |
Модель ТК | КАРАКАН 14ТПЭ 3 |
Тип котла | Твердотопливный котел |
Тип котла твердотопливного | традиционный |
Количество контуров | одноконтурный |
Автоподача топлива | нет |
Макс. мощность | 14 кВт |
Тип горения котла | нижнее |
Площадь обогрева | 140 м2 |
Вид топлива | твердое топливо |
Тип топлива | дрова/уголь/брикеты |
Загрузка топлива | нижняя |
Варочная поверхность | да |
Встроенный ТЭН | нет |
Возможность установки ТЭНа | да |
Материал корпуса. | сталь |
Толщина металла | 3 мм |
Материал теплообменника | сталь |
Объем воды в котле | 50 литров |
Глубина топочной камеры | 500 мм |
Объем топки | 35 литров |
Подключение горелки | нет |
Рекомендуемая высота дымохода | 6 метров |
Давление в контуре отопления | 2 бар |
Наличие бункера | нет |
Энергозависимость | энергонезависимый |
Цвет корпуса | коричневый |
Колосниковая решетка | чугунная |
Розжиг | ручной |
Монтажные (ТК) | |
Тип монтажа | напольный |
Подключение контура отопления (дюйм) | G 1 1/4" |
Подключение контура ГВС (дюйм) | нет |
Присоединительный размер дымохода | 150 мм |
Макс. давление системы отопления | 2.5 бар |
Теплоноситель для отопления | Вода, антифриз |
Напряжение питания (Вольт) | нет |
Подсоединение газа к котлу | Нет |
Потребительские (ТК) | |
Область применения | отопление (обогрев) |
Тип камеры сгорания | открытая/закрытая |
Контур горячего водоснабжения (ГВС) | нет |
Производительность (ТК) | |
КПД | 80,00% |
Макс. температура теплоносителя (воды) | 85 °C |
Управление (ТК) | |
Вид управления | механическое |
Регулировка подачи воздуха | да |
Wi-Fi модуль | нет |
Управление погодозависимой автоматикой | нет |
Вентилятор | нет |
Наличие автоматики | нет |
Регулировка температуры | да |
Регулятор тяги | опция |
Индикация (ТК) | |
Цифровой дисплей | нет |
Подсветка дисплея | нет |
Индикация включения | нет |
Индикация температуры нагрева | да |
Режимы работы (ТК) | |
Зимний режим работы | нет |
Летний режим работы | нет |
Режим работы с теплым полом | нет |
Защита и безопасность (ТК) | |
Защита от включения без воды | нет |
Защита от конденсата | опция |
Защита от перегрева | нет |
Система антизамерзания | нет |
Контроль наличия пламени (отключает подачу топлива) | нет |
Датчик тяги дымохода (отключает подачу газа) | нет |
Предохранительный клапан давления | опция |
Система самодиагностики неисправности | нет |
Комплектность (ТК) | |
Встроенный расширительный бак | нет |
Встроенный циркуляционный насос | нет |
Выносной проводной датчик в комплекте | нет |
Набор крепежных элементов в комплекте | нет |
Объем встроенного расширительного бака | нет |
Вес и габариты товара | |
Вес товара (нетто) | 88 кг |
Высота товара | 730 мм |
Ширина товара | 370 мм |
Глубина товара | 760 мм |
Глубина бункера | нет |
Ширина бункера | нет |
Высота бункера | нет |
Объем бункера | нет |
Масса бункера | нет |
Дополнительные параметры | |
Страна бренда | ООО Торговый Дом "СТЭН" Новосибирская обл, Новосибирский р-н, п. Сосновка, ул Линейная, дом 12 |
Производство | Россия |
