Твердотопливный котел СТЭН КАРАКАН 16ТПЭ 3

Твердотопливный котел СТЭН КАРАКАН 16ТПЭ 3 (Одноконтурный)

Аппарат комбинированный твердотопливный с водяным контуром АКТВ «Каракан» предназначен для обогрева зданий различного назначения, оборудованных системой водяного отопления с естественной или принудительной циркуляцией.

Котёл изготовлен в соответствии с ТУ 27.52.12-002-55468227-2018 (Декларация о соответствии ЕАЭС N RU Д-RU.АЖ26.В.03687/18). Котёл работает на антраците, каменном и буром угле, дровах, древесных брикетах, торфе, электричестве (при установке ТЭНБ).

Электричество используется в качестве резервного топлива. Котёл с индексом «П» оснащён варочной плитой с увеличенной конфоркой, которая позволяет загружать через неё уголь. Котёл с индексом «В» оснащён вторым водяным контуром из нержавеющей стали, предназначенным для оборудования системы бытового горячего водоснабжения (ГВС).

МАРКИРОВКА КОТЛОВ КАРАКАН

• Первое число – мощность котла при работе на угле (антрацит), кВт
• Т – котёл работает на твёрдом топливе (в базовой комплектации)
• П – котёл оснащён варочной плитой
• Э – котёл работает на электричестве (опционально)
• В – котёл оснащён проточным водонагревателем (вторым контуром)
• Последнее число – рабочее давление в котле, атм (атмосфера)

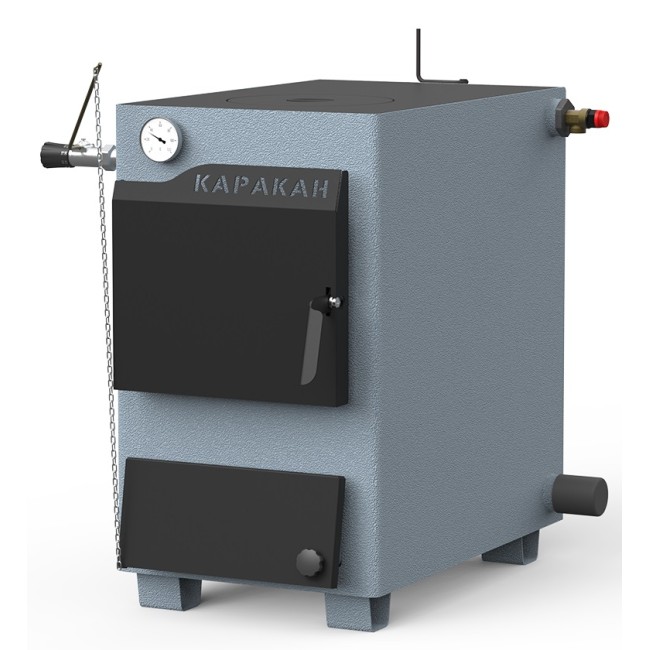

Устройство котла в базовой комплектации показано на (рисунке 1.)

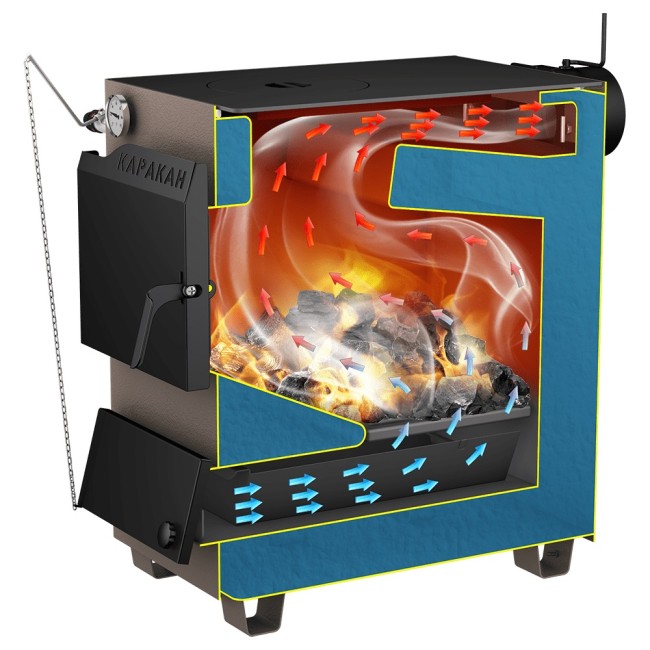

• Корпус цельносварной, с двойными стенками из 3-миллиметровой листовой стали, образующими водяную рубашку и топочную камеру.
• В нижней части топки размещен чугунный колосник с живым сечением около 30%; в верхней части – водоохлаждаемый козырёк.
• Под колосником находится зольная камера с зольным ящиком.

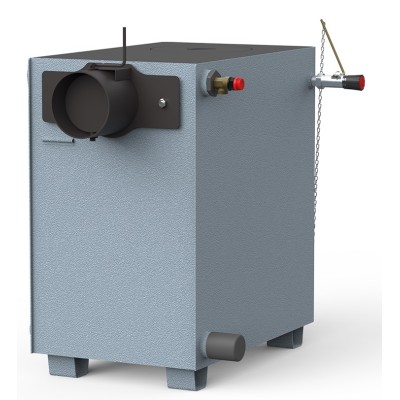

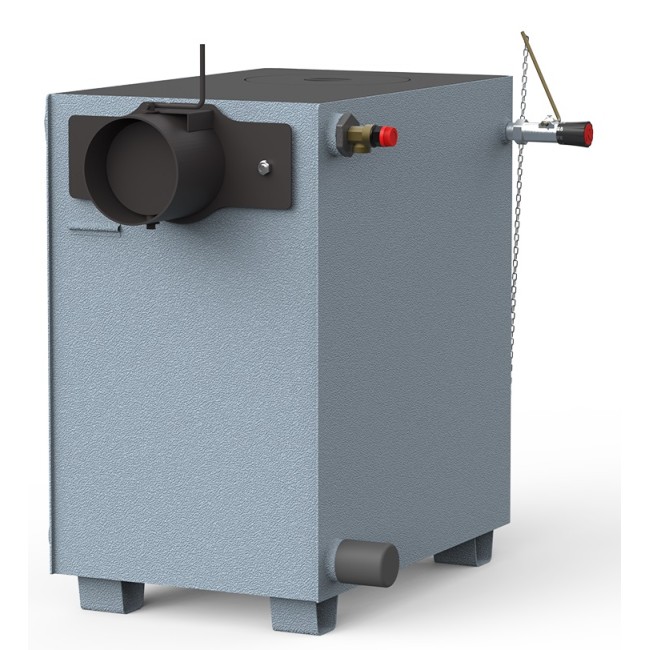

• Выход дымохода расположен на задней стенке котла. Присоединение котла к дымовой трубе производится через съёмный дымоход. Котел укомплектован съёмным горизонтальным дымоходом круглого сечения КГ 2 (для монтажа с трубой Ø150 мм).
• Конструкция котла позволяет использовать другие съёмные дымоходы: горизонтальный дымоход прямоугольного сечения ПГ 2 (для монтажа с кирпичной дымовой трубой) и вертикальный дымоход круглого сечения КВ 2 (для монтажа с круглой вертикальной стальной дымовой трубой) – см. дополнительную комплектацию для котла.
• Верхняя панель котла – варочная плита с увеличенной конфоркой.
• По желанию потребителя на котёл можно установить регулятор тяги (поз.7). Крепление для цепи регулятора находится на дверце зольника. В отсутствие регулятора отверстие поз.7 герметизируется заглушкой G ¾" (заглушка входит в комплект котла).
• На боковых панелях котла расположены патрубки поз.9 для монтажа подающей магистрали системы отопления.
• В один из патрубков поз.9 устанавливается предохранительный клапан, через футорку G1½" – G½". Футорка и клапан - в дополнительной комплектации. Порог срабатывания клапана 3 атм.
• На боковых стенках находятся два одинаковых патрубка поз.5, один из которых – для монтажа обратной магистрали системы отопления, а во второй можно установить ТЭНБ (для поддержания положительной температуры теплоносителя, во избежание размораживания отопительной системы в холодное время года). В отсутствие ТЭНБ свободное отверстие поз.5 перекрывается заглушкой G 1½".
• Для контроля и управления работой ТЭНБ рекомендуется использовать пульт управления электронагревателями (ПУЭ). Скоба поз. 20 для установки датчика температуры ПУЭ находится на задней стенке котла. ТЭНБ и ПУЭ входят в дополнительную комплектацию котла.
• Корпус котла должен быть заземлен. Место крепления заземления находится на одной из ножек котла.
• В двухконтурных котлах на задней стенке находятся резьбовые фитинги (поз.21) для монтажа системы горячего водоснабжения (ГВС).

Характеристики СТЭН КАРАКАН 16ТПЭ 3:

• Номинальная мощность: 16 кВт
• Отапливаемая площадь (при высоте потолка до 2.7м), не более: 160 м²
• КПД, при работе на угле, (антрацит): 75 %
• Рабочее давление: 3 атм
• Объем водяного контура котла: 90 литров
• Температура теплоносителя на выходе из котла: 95°С
• Теплоноситель: вода, антифриз
• Установка ТЭНБ: да
• Подключение к системе отопления (подача): G 1½”
• Подключение к системе отопления (обратка): G 1½”
• Регулятор тяги: да
• Варочная плита: одноконфорочная
• Дымоход котла: круглый, горизонтальный, съемный, на задней стенке
• Присоединяемый дымоход (стальной рекомендуемый): Ø150 мм
• Глубина (глубина с дымоходом) х Ширина × Высота: 750(890)×455×780
• Глубина топки: 560 мм
• Масса: 117 кг
• Гарантия: 5 лет

Базовая комплектация СТЭН КАРАКАН 16ТПЭ 3:

• Корпус котла: 1 шт.
• Плита варочная 2-конфорочная: 1 шт.
• Дверца загрузочная: 1 шт.
• Дверца зольника: 1 шт.
• Винт регулировки подачи воздуха: 1 шт.
• Зольный ящик: 1 шт.
• Колосниковая решётка 300×300 мм: 1 шт.
• Кочерга: 1 шт.
• Термометр врезной: 1 шт.
• Заглушка G¾": 1 шт.
• Футорка G1½" - G½": 1 шт.
• Съемный дымоход КГ 2: 1 шт.
• Шнур термостойкий для дымохода: 1 шт.
• Шнур термостойкий под плиту: 1 шт.
